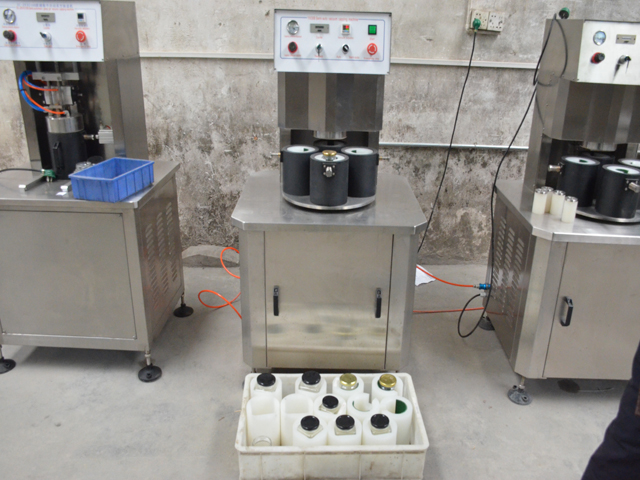

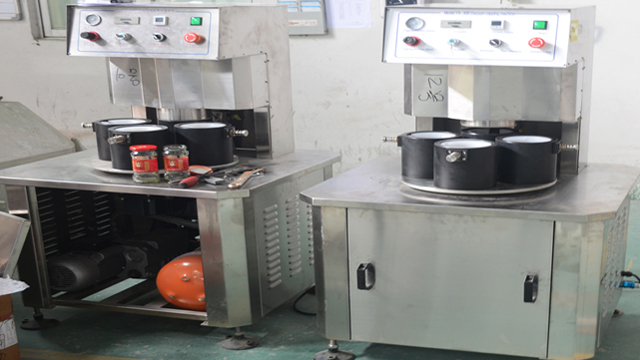

Semi Automatic Lug Caps Glass Jars Bottles Chuck Vacuum Capping Machine

• ម៉ាស៊ីនបូមធូលី ដបកែវ VK-SVC
• ការផ្គត់ផ្គង់ថាមពល: AC220V / 50-60Hz
• ល្បឿនកំណត់: 1200-1500bph
• ថាមពល៖ ≤1.3KW (រួមបញ្ចូលម៉ាស៊ីនបូមធូលី)
• អង្កត់ផ្ចិតមួក: Φ30-Φ85mm, Φ85-Φ110mm
• កម្ពស់ដប: 50-180mm, 120-250mm
• អង្កត់ផ្ចិតដប: Φ30-Φ80mm Φ80-Φ150mm
• កម្រិត​នៃ​ការ​ខ្វះ​ចន្លោះ​: -0.08Mpa
• កម្លាំងបង្វិលជុំ: 5-25 NM
• ការប្រើប្រាស់ខ្យល់: 0.5m3 / 0.7Mpa
• ទំហំម៉ាស៊ីន៖ ៧៥០ * ៧០០ * ១៣៥០ ម។
• ទំងន់: 157 គីឡូក្រាម

មើលវីដេអូ

ម៉ាស៊ីន Capping ស៊េរីនេះត្រូវបានស្រាវជ្រាវ និងផលិតដោយខ្លួនយើងផ្ទាល់ជាមួយនឹងបទពិសោធន៍ផលិតកម្មជាច្រើនឆ្នាំ គឺជាការបង្កើតដើមក្នុងស្រុក វាប្រើម៉ាស៊ីនបូមធូលីដើម្បីបូមធូលី កម្រិតទំនេរខ្ពស់ដែលអាចប្រើបាន កម្លាំងបង្វិលជុំ និងកម្រិតបូមធូលីអាចកំណត់តាមតម្រូវការដែលត្រូវគ្នាជាមួយនឹងភាពខុសគ្នានៃ រូបរាង និងទំហំផ្សេងគ្នានៃដបសម្រាប់បិទភ្ជាប់ ភាពឆបគ្នាខ្លាំង និងងាយស្រួលក្នុងការកែតម្រូវ។

សមាសធាតុ pneumatic និងអគ្គិសនីសំខាន់គឺមកពីម៉ាកល្បី ៗ របស់ពិភពលោក ដំណើរការមានស្ថេរភាព និងអាចទុកចិត្តបាន។

ត្រូវបានគេប្រើយ៉ាងទូលំទូលាយនៅក្នុងដបកែវដែលមានមួក tinplate បូមធូលីសម្រាប់អាហារ អាហារកំប៉ុង ភេសជ្ជៈ គ្រឿងក្រអូប ផលិតផលថែទាំសុខភាព និងឧស្សាហកម្មផ្សេងៗទៀត។

ជាជាងការរឹតបន្តឹងពីជ្រុងដូចនៅក្នុងតួវីសនៅក្នុងតួ ឧបករណ៍ចាប់សញ្ញាចង្កឹះមានចង្កឹះដែលចាប់មួកយ៉ាងរឹងមាំ ហើយបង្វិលមួកទៅលើដបពីលើ ហើយដូច្នេះយន្តការក្ដាប់អាចត្រូវបានកំណត់យ៉ាងត្រឹមត្រូវដើម្បីគ្រប់គ្រងកម្លាំងបង្វិលរបស់មួក។

ម៉ាស៊ីន Chuck Capping មានចាប់ពីក្បាលតែមួយទៅម៉ាស៊ីនដែលមានល្បឿនលឿនច្រើន។ អត្ថប្រយោជន៍ដ៏ធំនៃម៉ាស៊ីន capping chuck គឺការធ្វើមាត្រដ្ឋានរបស់វាសម្រាប់ប្រតិបត្តិការដែលមានល្បឿនលឿន ហើយជាការពិតណាស់ កម្លាំងបង្វិលជុំច្បាស់លាស់របស់វា។

គុណវិបត្តិនៃសំបកដបគឺថាទំហំដបនីមួយៗទាមទារការផ្លាស់ប្តូរផ្នែក ហើយប្រសិនបើទំហំមួកផ្លាស់ប្តូរទាំងអស់នៃ chucks ក៏ត្រូវផ្លាស់ប្តូរផងដែរ (មិននិយាយពីលទ្ធភាពដែលការតម្រៀប និងការបញ្ជូនមួកក៏អាចទាមទារផ្នែកផ្លាស់ប្តូរផងដែរ)។

នៅពេលពិចារណាលើម៉ាស៊ីនក្រឡុក អ្នកគួរតែពិចារណាឲ្យបានហ្មត់ចត់ក្នុងការប្រើមួកដូចគ្នាសម្រាប់ដបទាំងអស់នៅលើបន្ទាត់ ព្រោះថាផ្នែកផ្លាស់ប្តូរដបមានតម្លៃថោកសមរម្យសម្រាប់ការផ្លាស់ប្តូរមួកសម្រាប់មួកផ្សេងៗគ្នា។

ប៉ារ៉ាម៉ែត្របច្ចេកទេសចម្បង៖

ម៉ូដែល: VK-SVC

ការផ្គត់ផ្គង់ថាមពល: AC220V / 50-60Hz

ល្បឿនកំណត់: 1200-1500bph

ថាមពល៖ ≤1.3KW (រួមបញ្ចូលម៉ាស៊ីនបូមធូលី)

អង្កត់ផ្ចិតមួក: Φ30-Φ85mm, Φ85-Φ110mm

កម្ពស់ដប: 50-180mm, 120-250mm

អង្កត់ផ្ចិតដប: Φ30-Φ80mm Φ80-Φ150mm

កម្រិត​នៃ​ការ​ខ្វះ​ចន្លោះ​: -0.08Mpa

កម្លាំងបង្វិលជុំ: 5-25N.M

ការប្រើប្រាស់ខ្យល់: 0.5m3 / 0.7Mpa

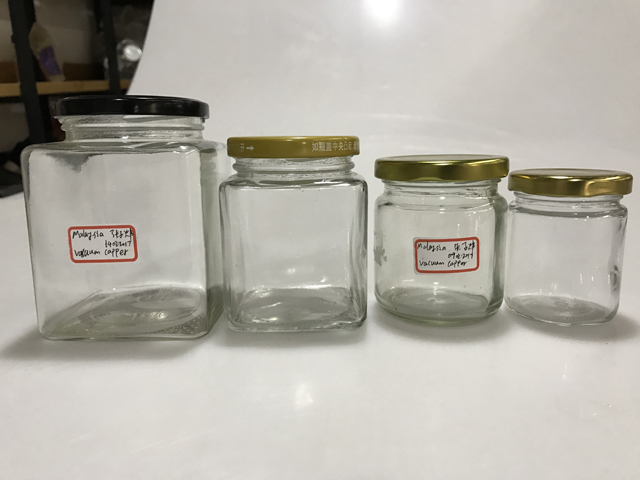

ម៉ាស៊ីនគួរតែត្រូវបានប្ដូរតាមបំណងយោងទៅតាមគំរូពាង / ដបពិតប្រាកដដែលបានផ្ញើពីអតិថិជន:

សេចក្តីណែនាំអំពីប្រតិបត្តិការ៖

ក. រចនាសម្ព័ន្ធ និងគោលការណ៍ការងារ

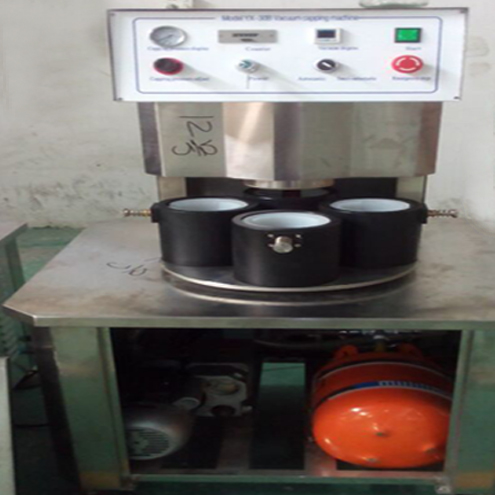

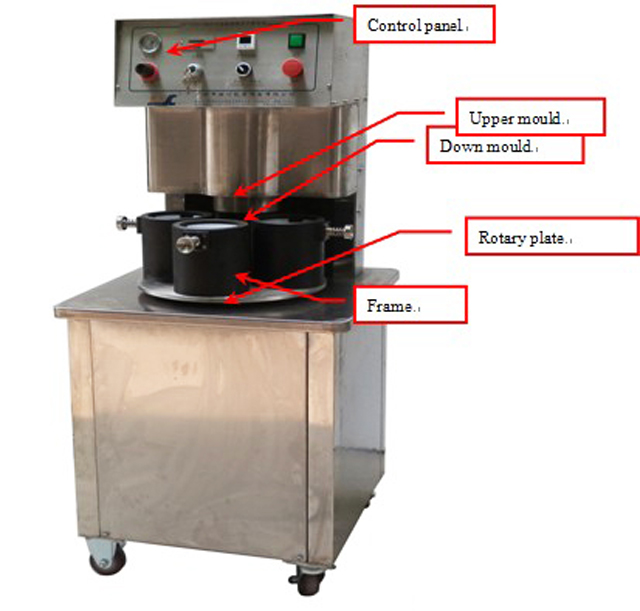

រូបភាពទី 1 ម៉ាស៊ីនបូមធូលី

គោលការណ៍ការងារ និងមុខងារ

ម៉ាស៊ីននេះមានស៊ុមម៉ាស៊ីន, ផ្សិតខាងលើចុះក្រោម, ប្រព័ន្ធទីតាំងបង្វិល, រចនាសម្ព័ន្ធគម្រប, ប្រព័ន្ធបូមធូលី, ប្រព័ន្ធគ្រប់គ្រងសម្ពាធ និងអគ្គិសនី។ ធ្វើការដូចជា៖ ដាក់កញ្ចក់ជាមួយនឹងមួកចូលទៅក្នុងផ្សិតចុះក្រោម បន្ទាប់មកដាក់ផ្សិតចុះក្រោមទៅកណ្តាលនៃក្បាលមួកដោយដៃ។ បន្ទាប់មកម៉ាស៊ីននឹងបិទដោយស្វ័យប្រវត្តិដោយម៉ាស៊ីនបូមធូលី។

ម៉ាស៊ីននេះមានមុខងារដូចខាងក្រោមៈ

1. នៅពេលដែលអ្នកដាក់ផ្សិតចុះក្រោមទៅកណ្តាលនៃក្បាល capping, ម៉ាស៊ីននឹង capping ដោយស្វ័យប្រវត្តិជាមួយនឹងការខ្វះចន្លោះ;

2. មុខងារសំណុំបូមធូលីទាបបំផុត: ប្រសិនបើម៉ាស៊ីនមិនអាចឈានដល់កម្រិតខ្វះចន្លោះដូចដែលបានកំណត់ពីមុនទេ ម៉ាស៊ីននឹងមិនដំណើរការសម្រាប់នីតិវិធីបន្ទាប់ទេ។

3. មុខងារកម្លាំងបង្វិលជុំ: ក្បាល capping ត្រូវបានផ្លាស់ទីដោយស៊ីឡាំងខ្យល់, និងអាចត្រូវបានលៃតម្រូវដោយសម្ពាធ;

រចនាសម្ព័ន្ធ និងធាតុផ្សំសំខាន់ៗ៖

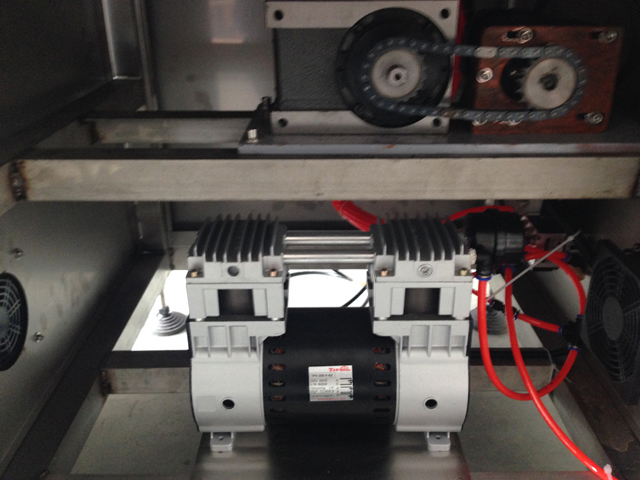

ម៉ាស៊ីនបូមធូលី និងធុងបូមធូលី៖

ម៉ាស៊ីនបូមធូលី និងធុងបូមធូលីត្រូវបានប្រើដើម្បីសម្រេចបាននូវមុខងារបូមធូលី ម៉ាស៊ីនបូមធូលីគួរតែនៅជាមួយប្រេងបូមធូលី ពាក់កណ្តាលនៃប្រេងបូមធូលីនៅខាងក្នុងគឺយល់ព្រម។ មិនត្រូវបានអនុញ្ញាតឱ្យប្រើម៉ាស៊ីនទេ ប្រសិនបើមិនមានប្រេងបូមធូលីនៅខាងក្នុង។

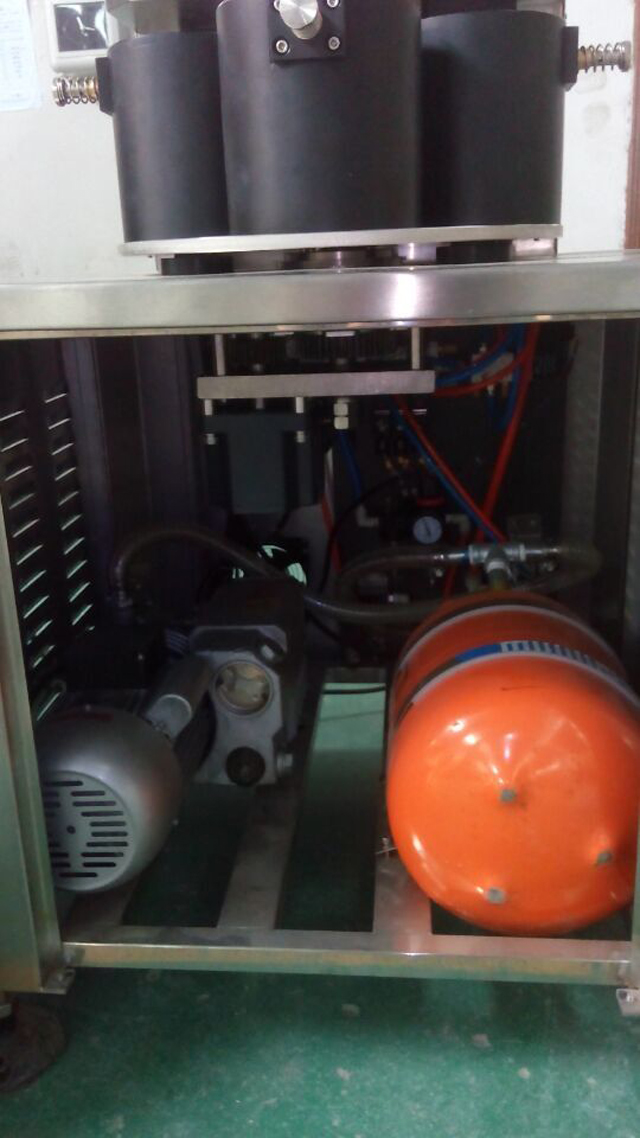

រូបភាពទី 2 Vaccum tank and vacuum pump

សូមភ្ជាប់ម៉ាស៊ីនបូមធូលី និងធុងបូមធូលី ដូចរូបភាពខាងលើ និងផ្គត់ផ្គង់ថាមពល

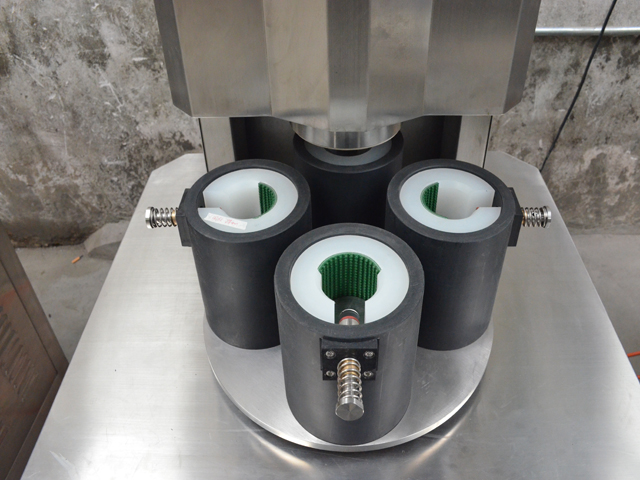

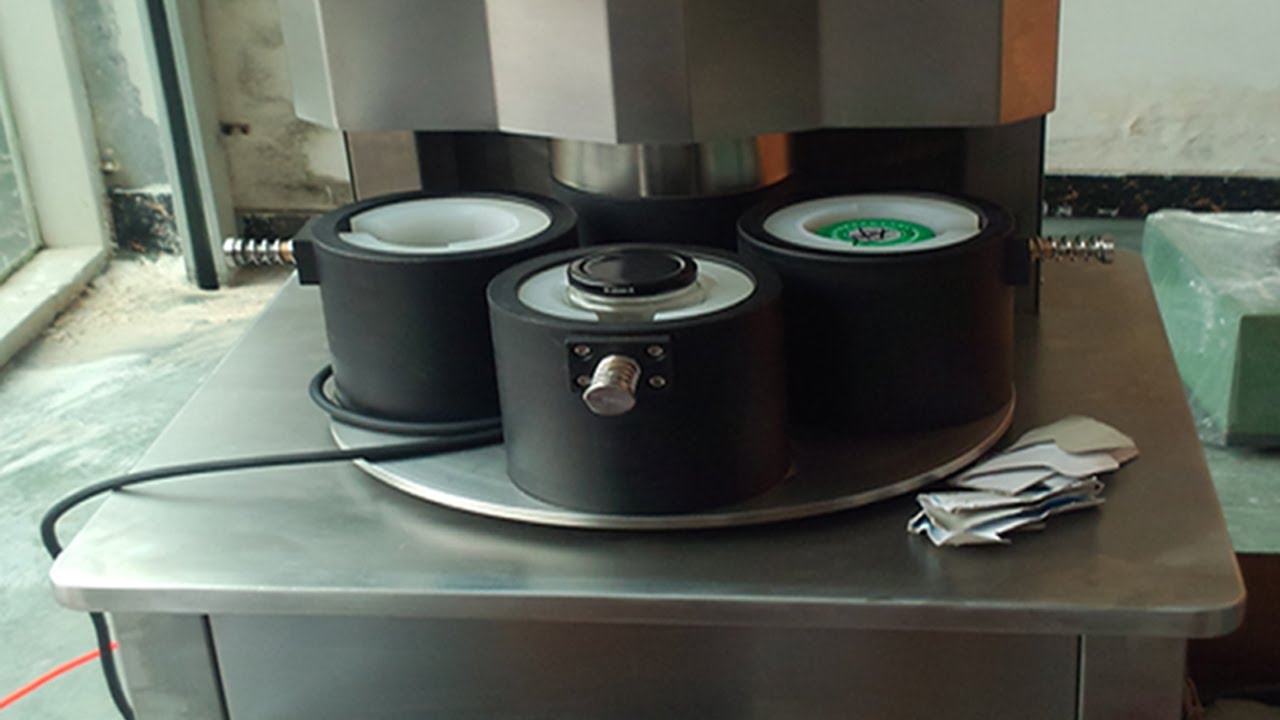

រចនាសម្ព័ន្ធចានរ៉ូតារី

រូបភាពទី 3

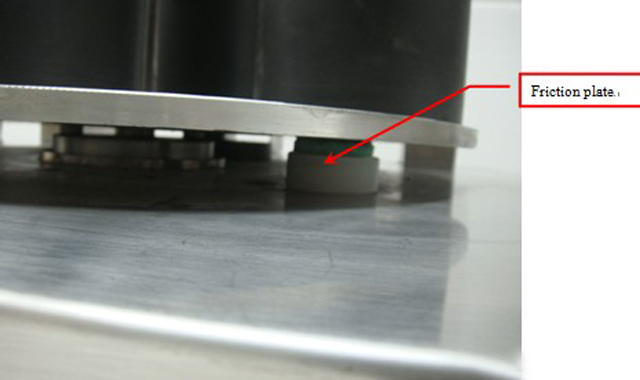

ចានបង្វិលនេះត្រូវបានផ្លាស់ទីដោយ 4 ជំហាន ដើម្បីធានាថាចាន rotary ត្រូវបានផ្លាស់ប្តូរជាលំដាប់ ចាន rotary នេះទទួលយកបន្ទះកកិតចំនួន 3 ដើម្បីផ្គត់ផ្គង់ភាពធន់ដើម្បីធានាឱ្យមានចលនាថេរ។ ត្រូវ​រក្សា​ម៉ាស៊ីន​ឱ្យ​ស្អាត​នៅពេល​ធ្វើការ ហើយ​បន្ទះ​កកិត​នឹង​ត្រូវ​ពាក់​បន្តិចម្តងៗ ពិនិត្យ​ឱ្យ​បាន​ទៀងទាត់ និង​ផ្លាស់ប្តូរ​ជា​ប្រចាំ។

រូបភាពទី 4

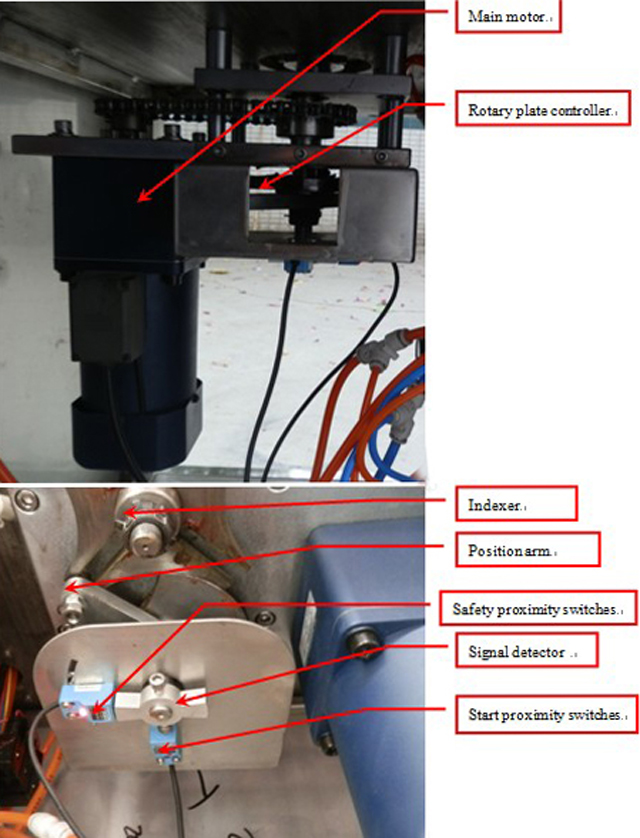

បន្ទះបង្វិលត្រូវបានផ្លាស់ទីដោយម៉ូទ័រមេ នៅពេលដែលឧបករណ៍ចាប់សញ្ញាផ្លាស់ទីទៅជិតចាប់ផ្តើមប្តូរ និងទទួលបានសញ្ញា (ឧបករណ៍ចាប់សញ្ញា និងកុងតាក់ជិតគឺប្រហែល 2-3mm) ផ្សិតខាងលើផ្លាស់ទីទៅ capping នៅពេលដែលវាបិទ ម៉ូទ័រនៅតែដំណើរការ។ នៅពេលដែលឧបករណ៍ចាប់សញ្ញាផ្លាស់ទីទៅកន្លែងបិទជិតសុវត្ថិភាព និងទទួលបានសញ្ញា ម៉ូទ័រឈប់ដំណើរការ។

រូបភាពទី 5

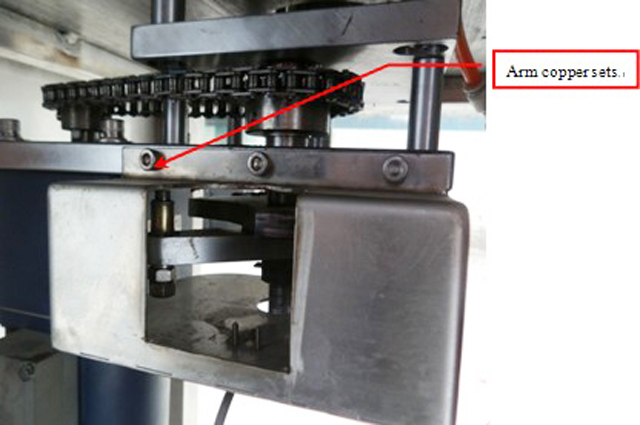

ឈុតទង់ដែងនឹងពាក់ពេលកំពុងធ្វើការ ត្រូវដាក់ខ្លាញ់លើវាឱ្យបានទៀងទាត់ ហើយផ្លាស់ប្តូរនៅពេលដែលវាខូច។ នៅពេលផ្លាស់ប្តូរអ្នកអាចឃើញរូបភាពទី 5

រចនាសម្ព័ន្ធ Capping

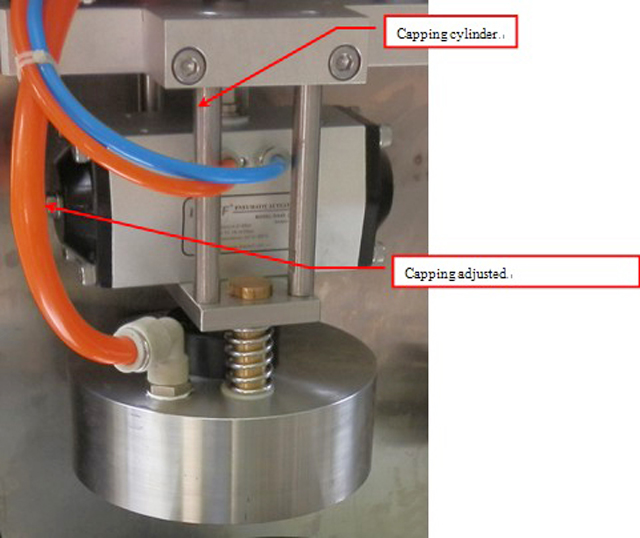

capping ក្បាល

ក្បាល capping ត្រូវបានផ្លាស់ទីដោយស៊ីឡាំងដើម្បីលើកនិងចុះក្រោមនៅពេលដែលក្បាល capping ចុះក្រោមដើម្បី capping និងឈានដល់កម្រិតខ្វះចន្លោះដូចដែលបានកំណត់ពីមុនក្បាល capping នឹងផ្លាស់ទីទៅនីតិវិធីបន្ទាប់។ កម្លាំងបង្វិលជុំអាចត្រូវបានកែតម្រូវដោយប៊ូតុងសម្ពាធបិទនៅលើផ្ទាំងបញ្ជា (ដូចដែលអ្នកឃើញនៅក្នុងផ្ទាំងបញ្ជា)

កៅស៊ូក្រហមនៅខាងក្នុងក្បាលស្រោម គឺជាផ្នែកដែលងាយស្រួលពាក់ ចាំបាច់ត្រូវពិនិត្យ និងផ្លាស់ប្តូរជាញឹកញាប់។ នៅពេលដាក់មួក ក្បាលមួកត្រូវដាក់យ៉ាងតឹងជាមួយមួក អ្នកអាចដាក់អ្វីមួយនៅខាងក្នុងផ្សិតចុះក្រោម ដើម្បីសម្រេចបានកម្ពស់ខុសៗគ្នា។ ប៉ុន្តែកម្ពស់មិនអាចខ្ពស់ពេកទេ ឬប្រសិនបើវាខ្ពស់ពេក អ្នកមិនអាចសម្រេចបាននូវមុខងារបូមធូលី ប៉ុន្តែប្រសិនបើវាមិនមានកម្ពស់គ្រប់គ្រាន់ទេនោះ វាមិនអាចបិទបានទេ។ ជាធម្មតាចម្ងាយសម្រាប់មួក និងផ្នែកខាងលើនៃផ្សិតចុះក្រោមគឺ 16mm-19mm។

ឧបករណ៍ចុចដប

រូបភាពទី 7

ឧបករណ៍ចុចដបគឺដើម្បីជួសជុលដបនៅពេលបិទជិត នៅពេលដែលបន្ទះបង្វិលត្រូវដាក់ទីតាំង ស៊ីឡាំងចុចដបផ្លាស់ទីដើម្បីជួសជុលដបដើម្បីធានាបាននូវការបិទជិតល្អ។

ប៉ារ៉ាម៉ែត្របច្ចេកទេសចម្បង៖

វិមាត្រ៖ 600(L) × 600(W) × 1350(H)

ទំងន់: ប្រហែល 110 ㎏

ការផ្គត់ផ្គង់ថាមពល: AC220V 50 ~ 60Hz

ថាមពល៖ ≦150W (ដោយគ្មានម៉ាស៊ីនបូមធូលី)

សម្ពាធខ្យល់: 0.5 ~ 0.8 MPa

ការប្រើប្រាស់ខ្យល់៖ ≤0.2m3/min

ល្បឿន: ប្រហែល 25 ដប / នាទី។

អង្កត់ផ្ចិត Capping: ប្ដូរតាមបំណង

ទំហំដប៖ ប្ដូរតាមបំណង

ការដំឡើង

1. ម៉ាស៊ីនត្រូវតែស្ថិតនៅក្នុងកន្លែងស្អាត និងមានសុវត្ថិភាព។

2. ត្រូវប្រាកដថាការឈប់សង្គ្រោះបន្ទាន់មាន (រូបភាពទី 5);

3. ការផ្គត់ផ្គង់ថាមពលដើម្បីត្រួតពិនិត្យ;

4. ភ្ជាប់ម៉ាស៊ីនជាមួយនឹងបំពង់បង្ហូរឧស្ម័នទៅនឹងឧបករណ៍បំបែកប្រេង និងទឹក លៃតម្រូវសម្ពាធខ្យល់ទៅ 0.6Mpa;

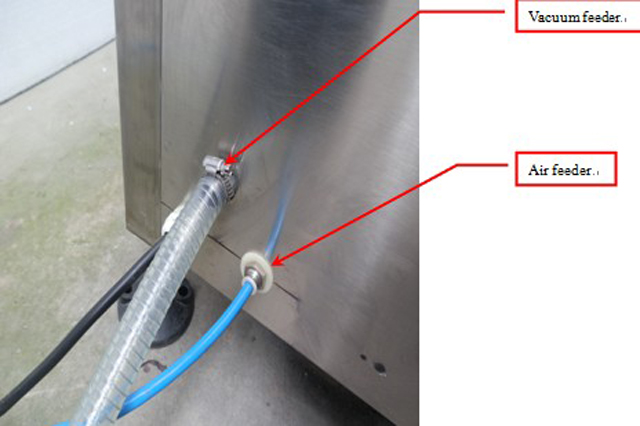

5. ភ្ជាប់ធុងបូមធូលីទៅនឹងម៉ាស៊ីន។ ត្រូវប្រាកដថាមិនមានការលេចធ្លាយឧស្ម័ន។

រូបភាព ៨

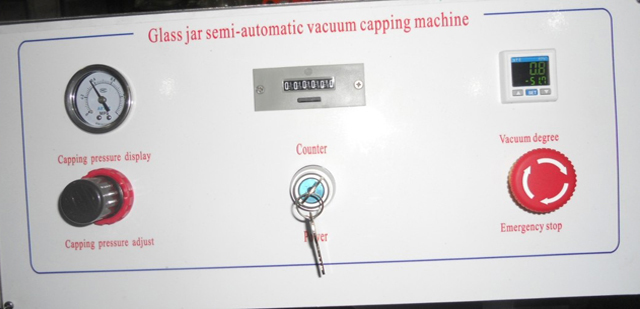

ប្រតិបត្តិការផ្ទាំងបញ្ជា

រូបភាព

ផ្ទាំងបញ្ជាមានតារាងសម្ពាធ capping, ការលៃតម្រូវសម្ពាធ capping, បញ្ជរ, កុងតាក់ថាមពល, ការលៃតម្រូវសុញ្ញកាស និងការឈប់សង្គ្រោះបន្ទាន់។

1. ការលៃតម្រូវសម្ពាធ capping អាចត្រូវបានប្រើដើម្បីលៃតម្រូវកម្លាំងបង្វិលជុំ capping នៅពេលដែលវាស្របទ្រនិចនាឡិកា, សម្ពាធកើនឡើង, កម្លាំងបង្វិល capping កាន់តែខ្លាំង, នៅពេលដែលវាច្រាសទ្រនិចនាឡិកា, សម្ពាធថយចុះ, កម្លាំងបង្វិល capping គឺតូចជាង;

2. ការឈប់សង្គ្រោះបន្ទាន់ នៅពេលដែលមានអ្វីមួយកើតឡើង សូមរុញកុងតាក់ឈប់សង្គ្រោះបន្ទាន់ បន្ទាប់មកម៉ាស៊ីននឹងស្ថិតក្នុងស្ថានភាពសុវត្ថិភាព។

3. បញ្ជរគឺរាប់ចំនួនកែវដែលអ្នកបានផលិត ប្រសិនបើអ្នកដាក់ប៊ូតុងកំណត់ឡើងវិញ បញ្ជរនឹងរាប់ជាសូន្យ។

4. ប្រសិនបើត្រូវការកែតម្រូវកម្រិតទំនេរ រុញអក្សរ “M” នៅក្នុងតារាងដែលកែតម្រូវដោយខ្វះចន្លោះ ហើយវានឹងបង្ហាញ “St1” រុញ “︽” “︾” ដើម្បីកែតម្រូវ។

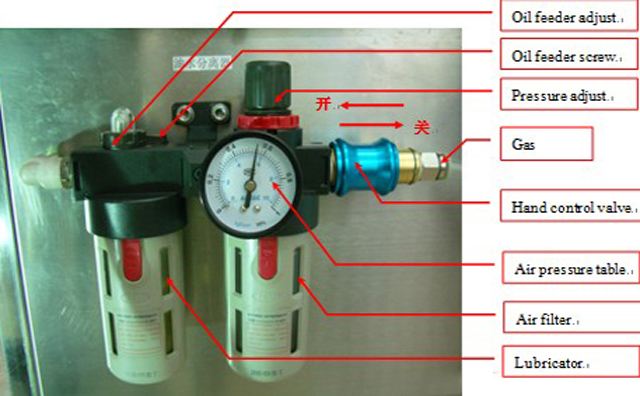

ឧបករណ៍បំបែកប្រេង និងទឹក និងសម្ពាធ និងការលៃតម្រូវ (រូបភាព 10)

រូបភាព ១០

ឧបករណ៍បំបែកប្រេង និងទឹកមានសន្ទះគ្រប់គ្រងដៃ ការលៃតម្រូវសម្ពាធ តារាងសម្ពាធខ្យល់ ការលៃតម្រូវប្រេង តម្រងខ្យល់ និងប្រេងរំអិល។

សន្ទះគ្រប់គ្រងដៃគឺដើម្បីបើកនិងបិទការផ្គត់ផ្គង់ខ្យល់ទាំងមូលនៃម៉ាស៊ីន;

ការលៃតម្រូវសម្ពាធគឺដើម្បីផ្គត់ផ្គង់សម្ពាធទៅម៉ាស៊ីន, នៅពេលដែលវាតាមទ្រនិចនាឡិកា, សម្ពាធកើនឡើង, នៅពេលដែលវាច្រាសទ្រនិចនាឡិកា, សម្ពាធថយចុះ;

តារាងសម្ពាធខ្យល់គឺដើម្បីបង្ហាញសម្ពាធការងាររបស់ម៉ាស៊ីន;

ការ​កែ​ប្រេង​គឺ​ផ្គត់ផ្គង់​ប្រេង​ដល់​ម៉ាស៊ីន ពេល​ត្រូវ​តាម​ទ្រនិច​នាឡិកា ប្រេង​ថយ​ចុះ ពេល​ច្រាស​ទ្រនិច​នាឡិកា ប្រេង​ក៏​កើនឡើង។

តម្រងខ្យល់គឺដើម្បីយកទឹកនៃខ្យល់បង្ហាប់ចេញ នៅពេលដែលសម្ពាធនៃប្រេង និងឧបករណ៍បំបែកទឹកគឺសូន្យ តម្រងខ្យល់នឹងដកទឹកដោយស្វ័យប្រវត្តិ។

ប្រេងរំអិលគឺដើម្បីផ្គត់ផ្គង់ប្រេងសម្រាប់ម៉ាស៊ីន ដំបូងត្រូវបិទការផ្គត់ផ្គង់ខ្យល់ ហើយដាក់ប្រេងខ្លះចូលទៅក្នុងប្រេងរំអិលប្រហែល 2-3 ខែក្នុងមួយលើក។

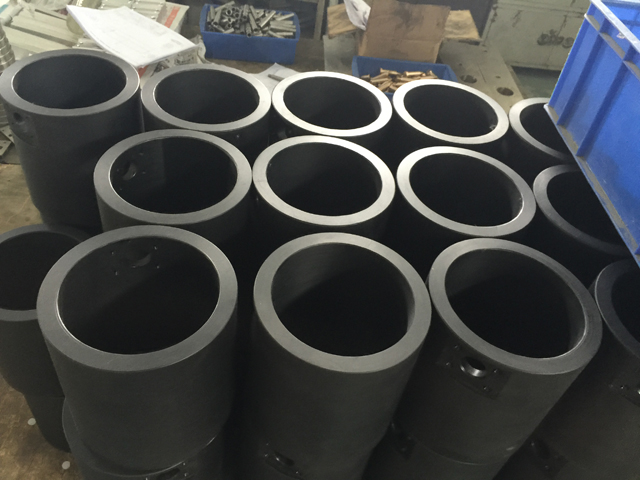

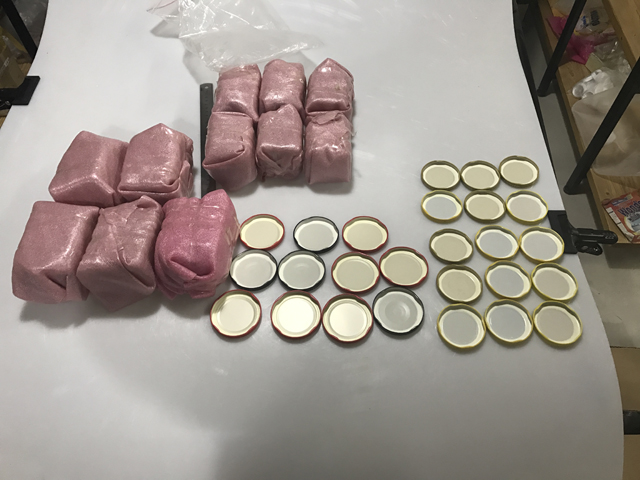

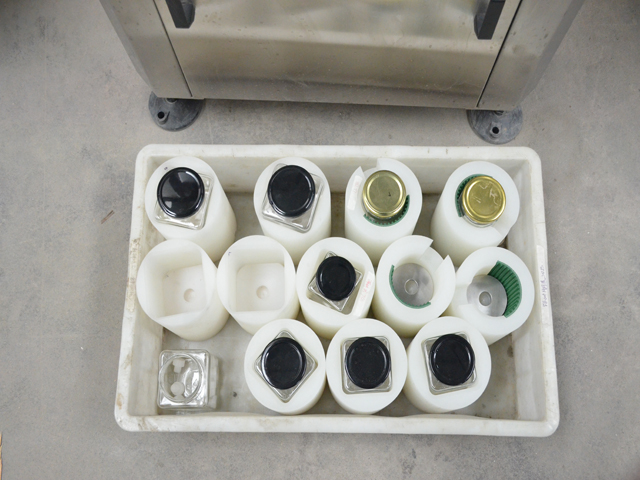

គ្រឿងបន្លាស់សម្រាប់ផ្សិតដើម្បីបំពេញទំហំផ្សេងគ្នានៃពាង/ដប
