Monoblock ដបតូច E Liquid Liquid Filling Capping Line ដែលបានប្ដូរតាមបំណង
  • ម៉ូដែល: VK-MFC
  • បរិមាណបំពេញ: 1-150ml
  • ទិន្នផល: 30-50 ដប / នាទី។
  • ភាពជាក់លាក់នៃការបំពេញ៖ តិចជាង ± 1%
  • ការផ្គត់ផ្គង់ថាមពល: 220V / 50Hz (ប្ដូរតាមបំណងតាមតម្រូវការរបស់អតិថិជន)
  • អត្រា Capping: ច្រើនជាង 99%
  • អត្រាឈប់៖ ច្រើនជាង ៩៩%
  • អត្រាស្លាក: ច្រើនជាង 99%
  • ការផ្គត់ផ្គង់ខ្យល់: 1.3 m3/h 0.4-0.8Mpa
  • ថាមពល: 2.0 kW
  • ទំងន់: 650 គីឡូក្រាម
  • វិមាត្រ: 6000 * 3200 * 1750 មម

ទិដ្ឋភាពទូទៅនៃផលិតផលសម្រាប់ដបតូចបំពេញខ្សែបន្ទាត់គម្រប

ស័ក្តិសមសម្រាប់កម្មវិធីនៃការបំពេញរាវ 5-100ml និងការផ្សាភ្ជាប់នៅក្នុងឧស្សាហកម្មឱសថ ម៉ាស៊ីនបំពេញរាវកម្រិតតូច VK-MFC មានរចនាសម្ព័ន្ធសមហេតុផល តារាងសន្ទស្សន៍ភាពជាក់លាក់ខ្ពស់សម្រាប់ការបំពេញ ការបិទភ្ជាប់ ការចុចមួក ការបំពេញស្នប់ peristaltic ភាពជាក់លាក់។ ម៉ាស៊ីនត្រូវបានគ្រប់គ្រងដោយ PLC ជាមួយនឹងអត្ថប្រយោជន៍នៃប្រតិបត្តិការងាយស្រួល និងការថែទាំ។ មាន​ប្រព័ន្ធ​សម្រាប់​បំពេញ​មុខងារ​ដូចជា​គ្មាន​ការ​បំពេញ​ដោយ​មិន​មាន​ការ​បំបៅ​ដោយ​ដប គ្មាន​ការ​ដោត​ដោយ​មិន​មាន​ការ​ចាប់​សញ្ញា​ដប គ្មាន​ការ​បិទ​ដោយ​គ្មាន​ដោត​។ បន្ទាត់បំពេញដែលធ្វើពីដែកអ៊ីណុកជាវេទិកាសម្រាប់ដំណើរការគឺស្របតាមស្តង់ដារ GMP ។ ម៉ាស៊ីនដែលគ្រប់គ្រងដោយប្រព័ន្ធ pneumatic និងអគ្គិសនីពីរនៅក្នុងម៉ាស៊ីនទទួលយកការបញ្ជូនមេកានិចដែលអាចបញ្ជូនថាមពលក្នុងស្ថេរភាពនិងការប្រើប្រាស់ថាមពលទាបបូកនឹងលក្ខណៈពិសេសនៃទីតាំងត្រឹមត្រូវ។ បន្ទាត់បំពេញត្រូវបានប្រើជាពិសេសនៅក្នុងផលិតកម្មដ៏ធំ។

ការអនុវត្តបន្ទាត់បំពេញ៖

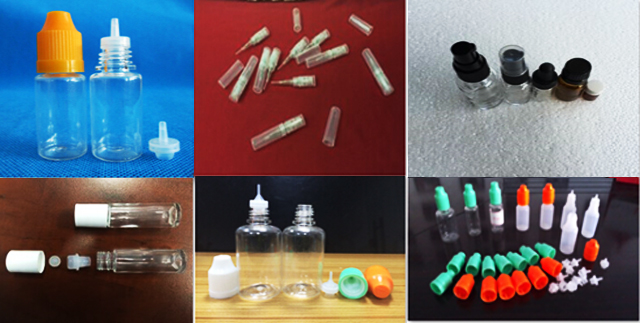

គំរូដបពី CUSTOMER.jpg

ប៉ារ៉ាម៉ែត្របច្ចេកទេសចម្បងនៃការបំពេញបន្ទាត់ដាក់ស្លាក:

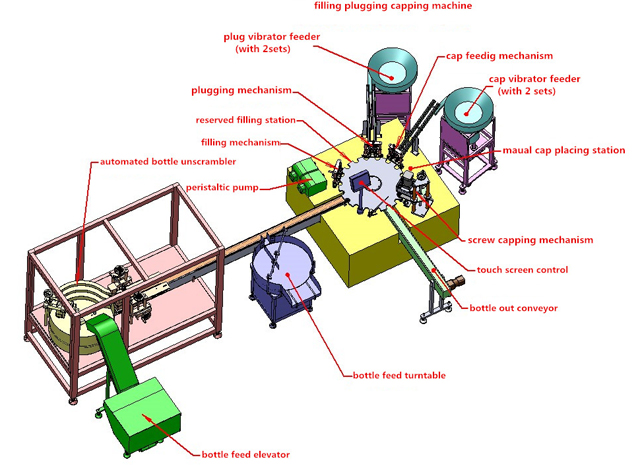

ឧបករណ៍គំនូរ 3D.jpg

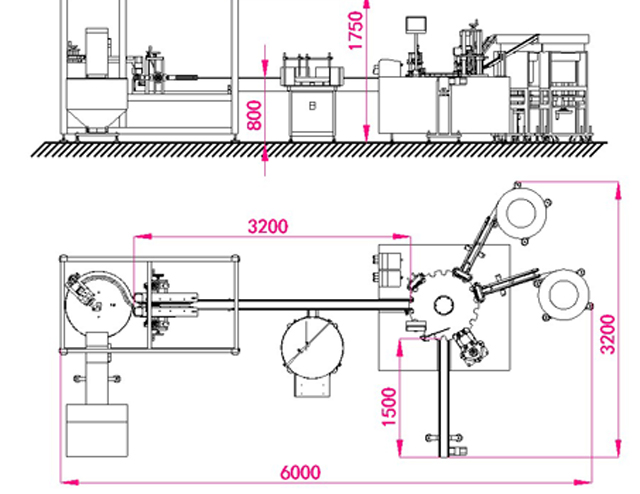

ទំហំនៃការបំពេញ capping labeling.jpg

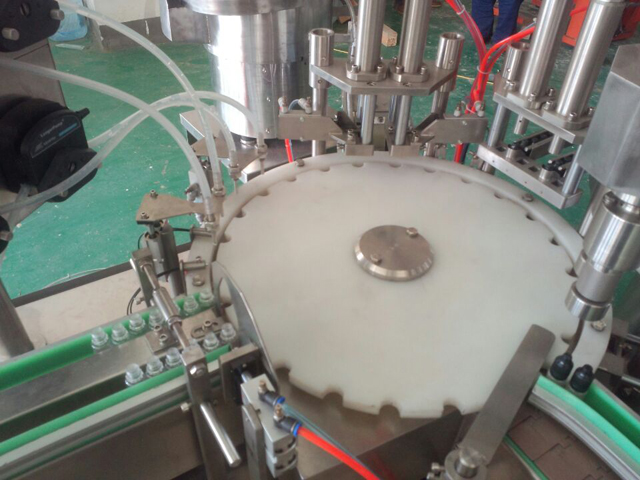

ការបំពេញគ្រឿងម៉ាស៊ីន capping part.jpg

ម៉ូដែល: VK-MFC

បរិមាណបំពេញ: 1-150ml

ទិន្នផល: 30-50 ដប / នាទី។

ភាពជាក់លាក់នៃការបំពេញ៖ តិចជាង ± 1%

ការផ្គត់ផ្គង់ថាមពល: 220V / 50Hz (ប្ដូរតាមបំណងតាមតម្រូវការរបស់អតិថិជន)

អត្រា Capping: ច្រើនជាង 99%

អត្រាឈប់៖ ច្រើនជាង ៩៩%

អត្រាស្លាក: ច្រើនជាង 99%

ការផ្គត់ផ្គង់ខ្យល់: 1.3 m3/h 0.4-0.8Mpa

ថាមពល: 2.0 kW

ទំងន់: 650 គីឡូក្រាម

វិមាត្រ: 6000 * 3200 * 1750 មម

ការកំណត់រចនាសម្ព័ន្ធមូលដ្ឋាននៃបន្ទាត់បំពេញ

លេខធាតុម៉ាក
1ភីអិលស៊ីMITSUBISHI (ជប៉ុន)
2ស៊ីឡាំងAirTAC (តៃវ៉ាន់)
3ម៉ាស៊ីនបូម Peristalticចិន
4បន្ទះខ្សែក្រវ៉ាត់ចិន
5ប្រអប់កាត់បន្ថយZhongda (តៃវ៉ាន់)
6អេក្រង់ប៉ះWEINVIEW (តៃវ៉ាន់)
7អេឡិចត្រូម៉ាញ៉េទិចសាកូ (តៃវ៉ាន់)
8photoelectricអូតូនិច (កូរ៉េ)
9បញ្ឈប់ភ្លាមៗSchneider (បារាំង)
10សម្ភារៈទំនាក់ទំនង316LStainless
11បញ្ជូនតOMRON (ជប៉ុន)
12AC contactorSchneider (បារាំង)
13ប្តូរSchneider (បារាំង)
14អាំងវឺរទ័រDELTA (តៃវ៉ាន់)
15ម៉ូទ័រសៀងហៃ ម៉ាលី

គ្រឿងបន្លាស់សម្រាប់ការបំពេញ monoblock

លេខធាតុបរិមាណ
1ជក់1 ភី
2របារ Silastical សម្រាប់ការផ្តល់អាហារ2 ភី
3របារ Silastical សម្រាប់ទិន្នផល2 ឈុត
4សន្ទះសូលុយស្យុង1 ភី
5បិទបើក2 ភី
6វ៉ាល់កញ្ចក់2 ភី
7ខ្សែក្រវ៉ាត់ម៉ូតូ1 ភី
8ខ្សែក្រវ៉ាត់ធ្វើសមកាលកម្ម1 ភី
9ខ្សែក្រវាត់ ៨២.៦ ម។5 ឈុត
10កន្ត្រៃចុងបើកចំហ1 ឈុត
11មេច1 ឈុត
12វីសស្ពឺ1 ឈុត
13បូកទួណឺវីស1 ឈុត
14Spanner1 ឈុត

ផ្នែកសំខាន់ៗ និងគោលការណ៍ការងារ

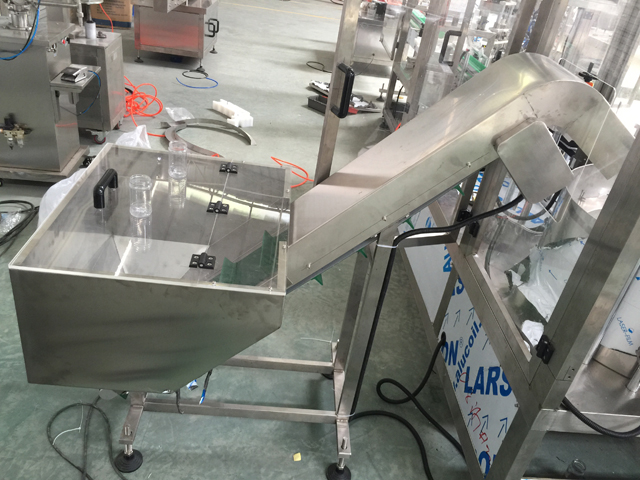

ដប unscrambler.jpg

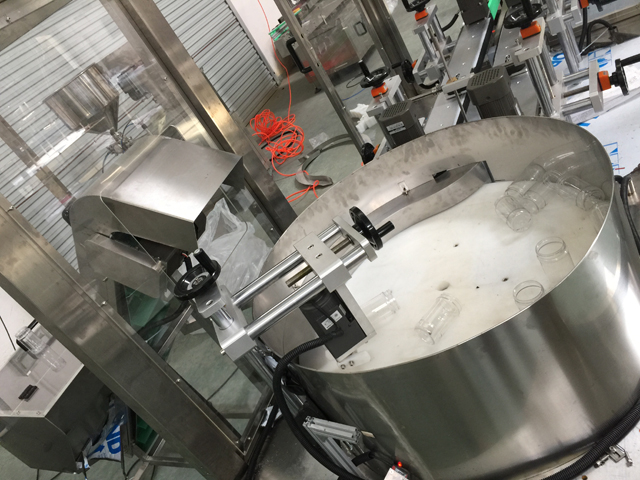

ដប unscrambler lifting system.jpg

ប្រព័ន្ធ unscrambler ដប

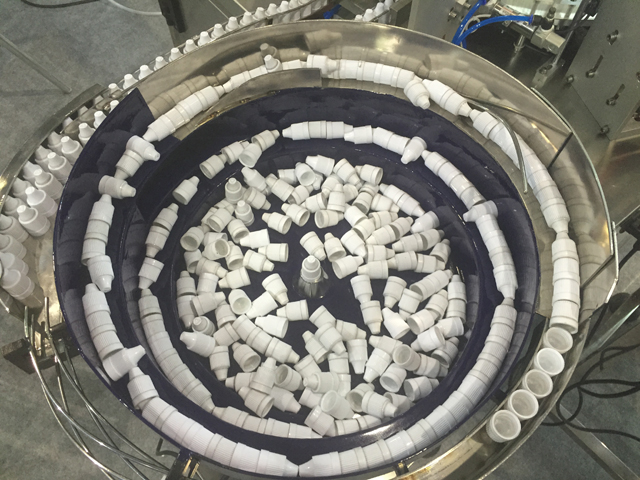

រំញ័រសម្រាប់ e liquid filling.jpg

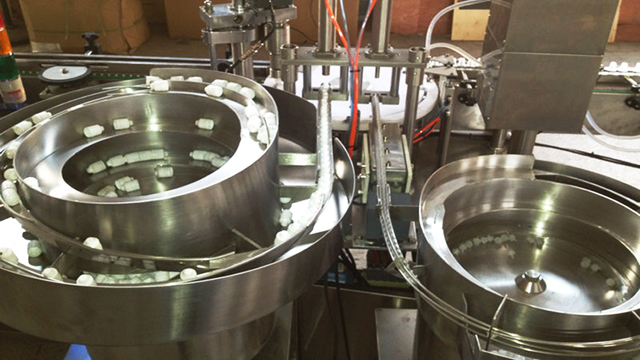

បន្ទាត់បំពេញ E liquid.jpg

គម្របដប និងឧបករណ៍រំញ័រដោតដោតខាងក្នុង

1. ម៉ាស៊ីនត្រូវបានបង្កើតឡើងដោយផ្នែកដូចជា ខ្សែក្រវ៉ាត់ conveyor, គំនូរព្រាងនៃម៉ាស៊ីន, រំញ័រសម្រាប់ដប & មួក, ម៉ាស៊ីនបូម peristaltic ល។

2. រៀបចំដប ដោត មួក និងវត្ថុរាវឱ្យបានគ្រប់គ្រាន់។ ឌុយ និងមួកត្រូវបំពេញទាំងស្រុងនូវផ្លូវរំញ័រ និងនៅស្ថានីយការងារដោត និងគម្រប។ ដបត្រូវបញ្ចូនតាមខ្សែក្រវាត់បញ្ជូនទៅកាន់កង់ផ្កាយដែលដាក់លិបិក្រម បន្ទាប់មកដបនឹងត្រូវបានបញ្ជូនបន្តបន្ទាប់គ្នាដោយកង់ផ្កាយដែលដាក់លិបិក្រមទៅទីតាំងចាក់បំពេញ ដោត និងបិទជិត។

3. អង្គធាតុរាវត្រូវបឺតចូលដោយស្នប់ peristaltic ហើយបន្ទាប់មកបញ្ជូនដោយបំពង់ស៊ីលីកុន។ ទីបំផុតវត្ថុរាវនឹងត្រូវបានបំពេញទៅក្នុងដបដោយបំពង់ម្ជុលដែលរំកិលឡើងលើចុះក្រោមដោយស្វ័យប្រវត្តិ។ សម្រាប់ការរំកិលឡើងលើ និងចុះក្រោមបំពង់ម្ជុលនីមួយៗ វដ្តនៃការបំពេញចំនួនពីរត្រូវបានធ្វើរួច។ ការបំពេញត្រូវបានបញ្ចប់ដោយការបញ្ចូលរង្វិលនៃក្បាលបំពេញទៅក្នុងដប។ ដោយ​គ្មាន​ដប​ចាប់​ភ្នែក photoelectric ប្រសិនបើ​គ្មាន​ដប​នៅ​លើ​ស្ថានីយ​ការងារ នោះ​ស្នប់ peristaltic នឹង​ឈប់​ដំណើរការ ព្រោះ​មិន​អាច​រក​ឃើញ​ដប​បាន​ទេ។

4. ចានរំញ័រដោតបញ្ជូនឌុយទៅស្ថានីយបញ្ចូលឌុយ ទន្ទឹមនឹងនោះដបដែលពេញត្រូវបានផ្ទេរជាបន្តបន្ទាប់ដោយកង់ផ្កាយដែលដាក់សន្ទស្សន៍ទៅទីតាំងនៅក្រោមស្ថានីយដោត។

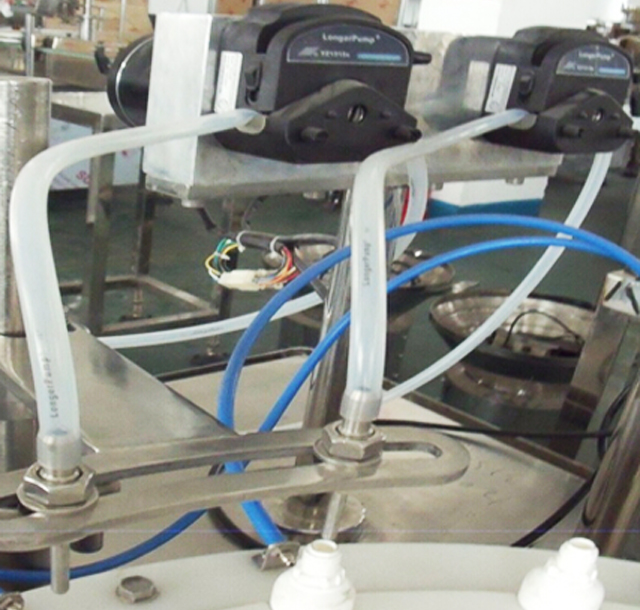

ការបំពេញ nozzles.jpg
5. បនា្ទាប់មកស៊ីឡាំងជំរុញឧបករណ៍បញ្ចូលឌុយឱ្យចុះក្រោមហើយរុញឌុយចូលទៅក្នុងដប។ ដប​ដែល​បាន​បញ្ចូល​នឹង​ត្រូវ​ផ្ទេរ​ដោយ​កង់​ផ្កាយ​ដែល​ដាក់​លិបិក្រម​ទៅ​ស្ថានីយ​ដែល​ធ្លាក់​និង​គម្រប

6. ក្បាល capping វិលនិងផ្លាស់ទីឡើងលើចុះក្រោមទាំងមូល។ នៅពេលដែលដបឈប់នៅក្រោមវា ក្បាលគម្របចុះក្រោមនឹងតោងមួក ហើយបញ្ចប់ការបិទគម្រប។ ជាមួយនឹងការដោតចាប់ភ្នែកដោយរូបភាព-អគ្គិសនី នៅពេលដែលមិនមានដបនៅលើស្ថានីយ ឬមានដប ប៉ុន្តែគ្មានមួក នោះយន្តការចុចមួកនឹងឈប់ធ្វើចលនា ដោយសារមិនមានដោតខាងក្នុងអាចត្រូវបានរកឃើញ។ តាមរយៈការធ្វើដូចនេះ ផលិតផលដែលបានបញ្ចប់អាចត្រូវបានជៀសវាងដោយគ្មានដោតខាងក្នុង។ ការបិទភ្ជាប់ត្រូវបានសម្រេចជាចម្បងដោយចលនាបង្វិលចុះឡើង។ ដបបិទជិតត្រូវបានបញ្ជូនទៅចុងបញ្ចប់នៃម៉ាស៊ីន ហើយវដ្តបន្ទាប់គឺរួចរាល់។

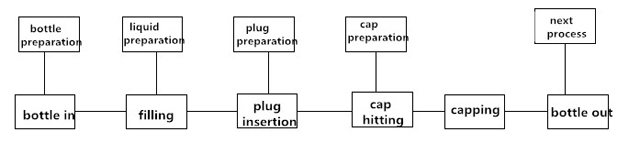

7. ដំណើរការនៃម៉ាស៊ីន

ដំណើរការសម្រាប់បំពេញ machine.jpg

ការថែទាំ

1. ចាំបាច់ត្រូវត្រួតពិនិត្យ និងថែទាំម៉ាស៊ីន ដើម្បីពន្លូតម៉ាស៊ីន និងបង្កើនប្រសិទ្ធភាពមុខងាររបស់ម៉ាស៊ីន។ ម៉ាស៊ីនធ្វើការគួរតែត្រូវបានថែទាំរៀងរាល់បីខែម្តង; ផ្នែកបញ្ជូន និងប្រអប់លេខត្រូវតែត្រូវបាន lubricated ជាមួយខាញ់; ការបញ្ចេញទឹករំអិលត្រូវធ្វើជាទៀងទាត់; ប្រេងផ្លូវរអិល (N68) គួរតែត្រូវបានបន្ថែមទៅក្នុងផ្នែកដូចជាចលនាយន្តការ reciprocating ឬលើកពីរដងក្នុងមួយថ្ងៃ; ប្រេងរថយន្ត (N68) គួរតែត្រូវបានបន្ថែមទៅក្នុងផ្នែកបង្វិល ឬបង្វិល។ ជារៀងរាល់ពាក់កណ្តាលខែបន្ថែមខាញ់ចូលទៅក្នុងរន្ធដោត cam; ជារៀងរាល់ខែម្តងសម្រាប់ក្បាលប្រេងដោយបន្ថែមខាញ់;

2. កុំប្រើឧបករណ៍លោហធាតុដើម្បីបុក ឬកោសផ្ទៃដែលការផ្សារភ្ជាប់ត្រូវបានប្រមូលផ្តុំនៅលើផ្នែកដូចជាសមាសធាតុ ឬផ្សិត។

3. ប្រសិនបើម៉ាស៊ីនឈប់ដំណើរការក្នុងរយៈពេលយូរ បន្ថែមខាញ់សម្រាប់ប្រេងរំអិលនៅក្នុងផ្នែកដូចជាផ្នែកបញ្ជូន ឬផ្នែកទ្រនាប់។ ក៏ព្យាបាលម៉ាស៊ីនជាមួយនឹងការការពារទឹកជ្រាប។

4. កុំដាក់វត្ថុណាមួយនៅលើម៉ាស៊ីន ក្រែងវាខូចម៉ាស៊ីន។

5. សម្អាតធូលីនៅខាងក្នុងសមាសធាតុជាទៀងទាត់ ពិនិត្យមើលវីសទាំងអស់ និងជួសជុលវីសដែលរលុង។

6. ពិនិត្យមើលវីសនៅក្នុងស្ថានីយសម្រាប់ខ្សែភ្លើងនៅពេលជាក់លាក់មួយ ហើយត្រូវប្រាកដថាវីសត្រូវបានជួសជុល។

7. ពិនិត្យមើលថាតើមានស្ថានីយ៍រលុងណាមួយនៅក្នុងផ្លូវខ្សែដែលលាតសន្ធឹងពីប្រអប់អគ្គិសនី។ ប្រសិនបើផ្នែកនោះរលុងពេក សូមជួសជុលវីសឡើងវិញ ដើម្បីជៀសវាងការបាក់ ឬខូចខាតនៅក្នុងស្រទាប់អ៊ីសូឡង់ដែលអាចបណ្តាលឱ្យមានការលេចធ្លាយអគ្គិសនី។

8. ពិនិត្យមើលបន្ទះដែលងាយពាក់ និងផ្លាស់ប្តូរដែលខូចទាន់ពេលវេលា។

ការវេចខ្ចប់ និងការដឹកជញ្ជូន

កុំដាក់ម៉ាស៊ីនឱ្យផ្ដេក ឬបញ្ឈរចុះ; ផ្តាច់ជើងម៉ាស៊ីន និងជួសជុលម៉ាស៊ីនទាំងមូលជាមួយនឹងបាតនៃ crate ។ ម៉ាស៊ីនគួរតែរក្សានៅក្នុងធុងដោយមិនមានរលុងចេញពីប្រអប់ ឬស្ថានីយ៍អ្រងួនកំឡុងពេលដឹកជញ្ជូន។

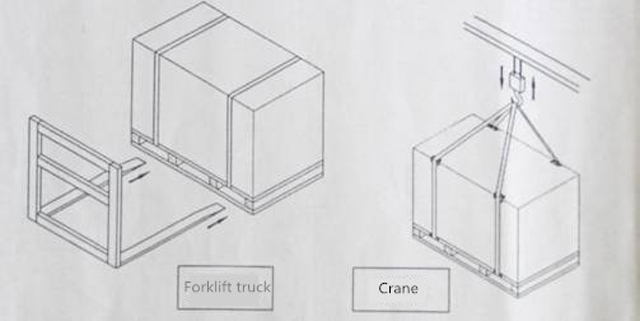

ការវេចខ្ចប់ម៉ាស៊ីនគួរតែអព្យាក្រឹត; នៅពេលផ្លាស់ទីម៉ាស៊ីន សូមប្រើឡានដឹកទំនិញ ឬស្ទូច ហើយផ្លាស់ទីម៉ាស៊ីនពីបាតក្នុងចលនាមានស្ថេរភាព។ សូមកត់សម្គាល់រូបភាពក្នុងរូបភាពខាងក្រោម។ នៅពេលលើក និងបង្វិលម៉ាស៊ីន ស្ទូចមិនគួរត្រូវបានអនុញ្ញាតឱ្យទាក់ទងម៉ាស៊ីនឡើយ។ ជួសជុលម៉ាស៊ីនដោយប្រើប៊ូឡុង 4pcs M16X200 បន្ទាប់មកភ្ជាប់ស្ទូច និងប៊ូឡុងសម្រាប់លើក និងបង្វិលម៉ាស៊ីន។ ទន្ទឹមនឹងនោះ ដើម្បីបិទបាំងវត្ថុការពារនៅក្រោមម៉ាស៊ីន។ ប្រើ strut សម្រាប់ការលើកមានស្ថេរភាពប្រសិនបើចាំបាច់ (បង្ហាញដូចខាងក្រោមនៅក្នុងរូបភព)


មុនពេលពន្លាប្រអប់ សូមពិនិត្យមើលថាតើមានការខូចខាតនៅលើប្រអប់ឬអត់។ ប្រសិនបើការខូចខាតណាមួយកើតឡើងនៅលើប្រអប់ កុំបើកប្រអប់ ហើយទាក់ទងក្រុមហ៊ុនដឹកជញ្ជូនភ្លាមៗ។ បើកប្រអប់ក្រោមការត្រួតពិនិត្យពីកម្មករដឹកជញ្ជូន និងកត់ត្រាដំណើរការ។

បើគិតពីសុវត្ថិភាព ចម្ងាយពីដីសម្រាប់ឡានដឹកទំនិញគួររក្សាឱ្យនៅខាងក្រោម 1m; ប្រសិនបើ​ប្រើ​ស្ទូច​រំកិល​ម៉ាស៊ីន ចម្ងាយ​គួរ​រក្សា​ពី ២ ម៉ែត្រ​ទៅ ២,៥ ម៉ែត្រ។
