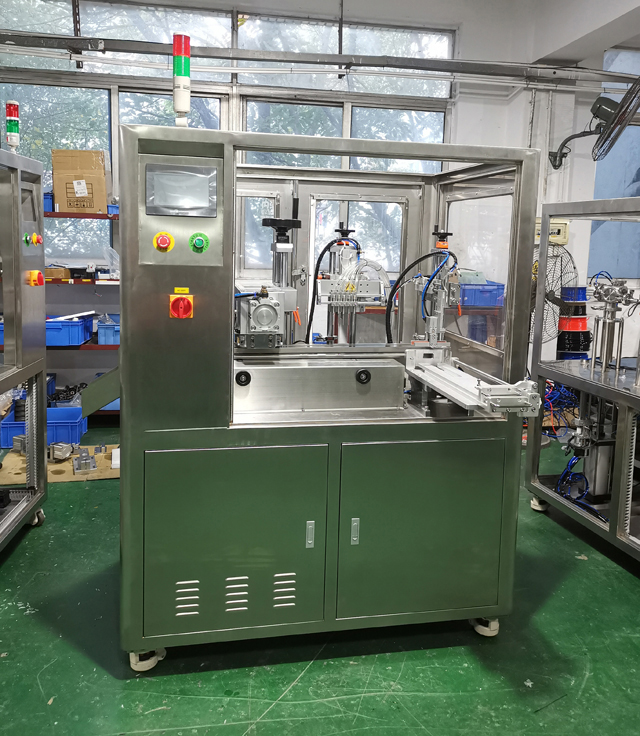

បំពង់ស្ទ្រីបដោយស្វ័យប្រវត្តិ បូមសេរ៉ាមិច បំពេញម៉ាស៊ីនបិទជិត Ultrasonic

• ម៉ូដែល: VK-TFS-005U
• ការផ្គត់ផ្គង់ថាមពល: AC220V 50/60HZ singe ដំណាក់កាល
• ការប្រើប្រាស់ថាមពល: 2.6Kw
• សម្ពាធខ្យល់: 0.6 Mpa
• ម៉ាស៊ីនបូមទឹក៖ ម៉ាស៊ីនបូមសេរ៉ាមិចចំនួន ៥ ឈុត
• សម្ភារៈសមស្រប៖ សារធាតុផ្សំ ឬទឹកដូចជាផលិតផល

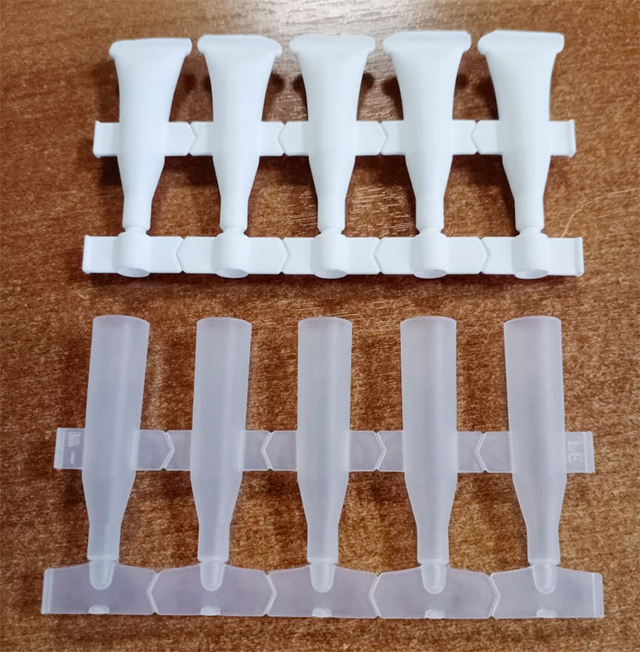

• សម្ភារៈបំពង់សមស្រប: PE (ត្រូវការទទួលគំរូបំពង់ឆ្នូតជាមុនសិនសម្រាប់ការធ្វើតេស្តម៉ាស៊ីន)
• ជួរបំពេញ៖ 0.3-10ml ភាពត្រឹមត្រូវនៃការបំពេញ៖ ±0.5%
• អតិបរមា។ ប្រវែងបិទជិត: 140mm អតិបរមា។ កម្ពស់៖ ១២០ ម។
• សមត្ថភាព: 15-20 បន្ទះបំពង់ / នាទី។
• វិមាត្រ៖ ១៣០០ * ១៣០០ * ១៩៥០ ម។
• ទំហំវេចខ្ចប់៖ ១៤៥០ * ១៣៥០ * ១៨៩០ ម។
• ទំងន់សរុប: 514Kg
• លេខកូដ HS: 84223090

មើលវីដេអូ

ម៉ាស៊ីនផ្សាភ្ជាប់បំពង់ផ្លាស្ទិចត្រូវបានប្រើប្រាស់នៅក្នុងខ្សែសង្វាក់ផលិតកម្ម ដើម្បីបិទបំពង់ផ្លាស្ទិចដែលមានសារធាតុរាវ ឬជែលផ្សេងៗ រួមទាំងគ្រឿងផ្សំអាហារ គ្រឿងសំអាង កាវ និងក្រែមឱសថ និងថ្នាំ។

បំពង់ផ្លាស្ទិចត្រូវបានផ្សាភ្ជាប់តាមវិធីជាច្រើន អាស្រ័យលើប្រភេទសម្ភារៈបំពង់ និងផលិតផលដែលមាននៅក្នុងបំពង់។ វិធីសាស្រ្តនៃការផ្សាភ្ជាប់រួមមានការផ្សាភ្ជាប់ខ្យល់ក្តៅ ការផ្សាភ្ជាប់ ultrasonic ការផ្សាភ្ជាប់ដោយកម្លាំងរុញច្រាន និងជម្រើសនៃការផ្សាភ្ជាប់ក្តៅ-ថ្គាម។

ជាឧទាហរណ៍ បំពង់ផ្សំត្រូវបានបង្កើតឡើងដោយការរួមផ្សំនៃសារធាតុអាលុយមីញ៉ូមស្តើង និងប្លាស្ទិកដែលដាក់បញ្ចូលគ្នាដើម្បីបង្កើតជាបំពង់ដ៏រឹងមាំ និងអាចបត់បែនបាន។ បំពង់ប្រភេទនេះត្រូវបានគេប្រើជាទូទៅជាបំពង់ថ្នាំដុសធ្មេញ ដែលប្រហែលជាប្រភេទបំពង់ពេញនិយមបំផុតដែលត្រូវបានទិញជារៀងរាល់ថ្ងៃដោយអ្នកប្រើប្រាស់ពីហាង និងផ្សារទំនើប។

ប៉ារ៉ាម៉ែត្រមូលដ្ឋាន

• ម៉ូដែល: VK-TFS-005U
• ការផ្គត់ផ្គង់ថាមពល: AC220V 50/60HZ singe ដំណាក់កាល
• ថាមពល: 2.6Kw
• សម្ពាធខ្យល់: 0.6 Mpa
• ម៉ាស៊ីនបូមទឹក៖ ម៉ាស៊ីនបូមសេរ៉ាមិចចំនួន ៥ ឈុត
• សម្ភារៈសមស្រប៖ សារធាតុផ្សំ ឬទឹកដូចជាផលិតផល
• សម្ភារៈបំពង់សមស្រប: PE (ត្រូវការទទួលគំរូបំពង់ឆ្នូតជាមុនសិនសម្រាប់ការធ្វើតេស្តម៉ាស៊ីន)
• ជួរបំពេញ: 0.3-10ml
• ភាពត្រឹមត្រូវនៃការបំពេញ៖ ± 0.5%
• អតិបរមា។ ប្រវែងផ្សាភ្ជាប់៖ ១៤០ ម។
• អតិបរមា។ កម្ពស់៖ ១២០ ម។
• សមត្ថភាព: 15-20 បន្ទះបំពង់ / នាទី។

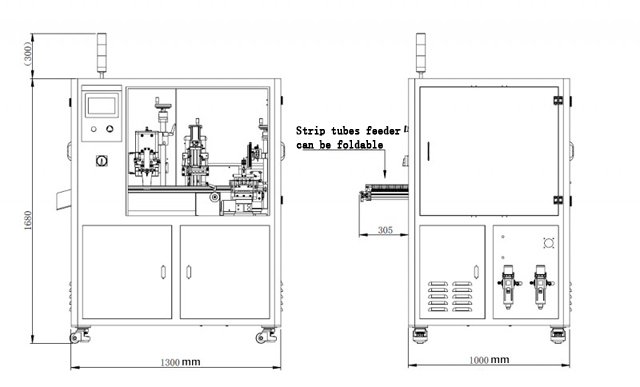

• វិមាត្រ៖ ១៣០០ * ១៣០០ * ១៩៥០ ម។
• ទំហំវេចខ្ចប់៖ ១៤៥០ * ១៣៥០ * ១៨៩០ ម។
• ទំងន់សរុប: 514Kg
• លេខកូដ HS: 84223090
• តួម៉ាស៊ីន៖ ដែកអ៊ីណុក 304#

ដំណើរការនៃការបំពេញបំពង់ និងការផ្សាភ្ជាប់

បំពង់ទទេ ត្រូវបានគេយកទៅដាក់ក្នុងម៉ាស៊ីនបំពេញបំពង់ដែលបើកចំហ ហើយដាក់ក្នុងធុងសម្រាប់ផ្តល់ចំណីដោយស្វ័យប្រវត្តិទៅក្នុងម៉ាស៊ីនបំពេញ។ ក្នុងករណីខ្លះ បំពង់ចំហរអាចត្រូវបានបន្ថែមទៅម៉ាស៊ីនបំពេញដោយដៃសម្រាប់ការរត់តូចជាង និងសាកល្បងការផលិតគំរូ។ ខ្សែសង្វាក់ផលិតកម្មមួយចំនួនប្រើម៉ាស៊ីនមនុស្សយន្តល្បឿនលឿនដើម្បីផ្ទុកបំពង់ចូលទៅក្នុងម៉ាស៊ីនចាក់បំពេញ។

នៅពេលដែលបំពង់មួយត្រូវបានដាក់ឱ្យត្រង់ជាមួយនឹងចុងចំហររបស់វាចូលទៅក្នុងប្រហោងមួយ ក្បាលត្រូវបានបន្ទាបចូលទៅក្នុងចុងចំហរនៃបំពង់ ដើម្បីផ្លុំខ្យល់អ៊ីយ៉ូដចូលទៅក្នុងបំពង់ដើម្បីយកកំទេចកំទី ដែលបន្ទាប់មកត្រូវបានយកចេញដោយម៉ាស៊ីនបូមធូលី។

បន្ទាប់មកបំពង់ត្រូវបានត្រៀមរួចរាល់ក្នុងការបំពេញ ហើយក្បាលនឹងចុះក្រោមទៅចុងបំពង់ដើម្បីចែកចាយផលិតផលឱ្យស្អាត ដោយរក្សាខ្លួនវាឱ្យនៅត្រឹមកម្រិតផលិតផលនៅក្នុងបំពង់ ដើម្បីជៀសវាងការប៉ះពាល់ជាមួយផលិតផល និងដើម្បីរក្សាកន្លែងផ្សាភ្ជាប់។ បំពង់ស្អាត និងគ្មានការប្រឡាក់ផលិតផលណាមួយឡើយ។

នៅពេលដែលបំពង់ត្រូវបានបំពេញដោយបរិមាណត្រឹមត្រូវនៃផលិតផល វានឹងផ្លាស់ទីទៅម៉ាស៊ីនផ្សាភ្ជាប់បំពង់ផ្លាស្ទិច ដែលខ្យល់ក្តៅត្រូវបានផ្លុំដោយប្រុងប្រយ័ត្នជុំវិញចុងបំពង់ដើម្បីបន្ទន់ផ្លាស្ទិច។

បន្ទាប់មកបំពង់នឹងបន្តបិទជិត ដែលថ្គាមបិទជិតនឹងតោងជញ្ជាំងប្លាស្ទិកក្តៅនៃបំពង់ជាមួយគ្នា។ ដោយសារចុងបញ្ចប់នៃបំពង់ត្រូវបានកំដៅដោយខ្យល់ក្តៅ ជញ្ជាំងទាំងពីរនឹងផ្សាភ្ជាប់គ្នាដោយរក្សាផ្នែកទាំងពីរឱ្យជាប់គ្នា ហើយបិទបំពង់។

ថ្គាមផ្សាភ្ជាប់ក្តៅ ជាញឹកញាប់អាចត្រូវបានបំពាក់ជាមួយនឹងត្រាតួអក្សរដែលអាចផ្លាស់ប្តូរបាន ដើម្បីបោះពុម្ពលេខកូដបណ្តុំ កាលបរិច្ឆេទបង្កើត ឬប្រើដោយ/កាលបរិច្ឆេទផុតកំណត់ចូលទៅក្នុងត្រាផ្លាស្ទិចដែលបិទជិត។

បន្ទាប់មកបំពង់នឹងបន្តត្រូវបានកាត់ជាកន្លែងដែលផ្លាស្ទិចលើសនឹងត្រូវកាត់ចេញពីត្រា ដើម្បីបន្សល់នូវរូបរាងសោភ័ណភាពស្អាត និងបញ្ចប់ទៅបំពង់។ បំពង់ដែលបានបញ្ចប់អាចបន្តត្រួតពិនិត្យមុនពេលវេចខ្ចប់ចូលទៅក្នុងការវេចខ្ចប់បន្ថែមទៀត ដូចជាប្រអប់ ឬការវេចខ្ចប់ម៉ាក។

ផ្នែកសំខាន់ៗ៖

បន្ទះប៉ះ៖ WEINVIEW ប្រទេសចិនតៃវ៉ាន់

កុងតាក់ Photoelectric: Omron ប្រទេសជប៉ុន

ម៉ាស៊ីន PLC: Mitsubishi Japan

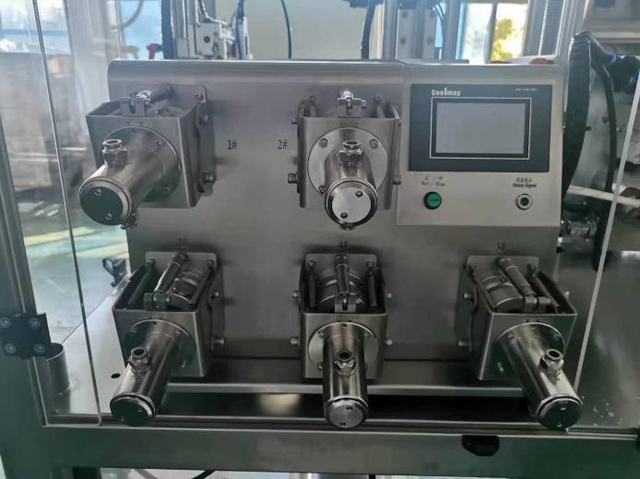

ម៉ាស៊ីនបូមសេរ៉ាមិច អេក្រង់ប៉ះ និង PLC: Coolmay China

Servo Motor និងអ្នកបើកបរ៖ Lichuan ប្រទេសចិន

Stepping motor and driver: Leadshine China

ស៊ីឡាំង និង​សន្ទះ​សូលុយស្យុង៖ AirTac TaiWan

លក្ខណៈពិសេស

1. ម៉ាស៊ីនត្រូវបានរចនាឡើងយ៉ាងពិសេសសម្រាប់បំពង់ 5 in 1 ដែលសមរម្យសម្រាប់ការផលិតដ៏ធំនៃ 5 in 1 tubes ។
2. ការចិញ្ចឹមបំពង់ដោយដៃ ការបំពេញដោយស្វ័យប្រវត្តិ ការផ្សាភ្ជាប់ ការកាត់ចុង។

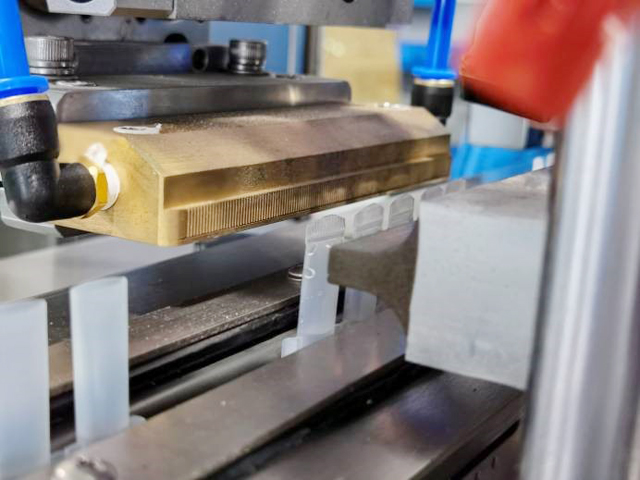

3. ទទួលយកបច្ចេកវិទ្យានៃការផ្សាភ្ជាប់ ultrasonic, មិនត្រូវការកំដៅឡើងពេលវេលា, ការផ្សាភ្ជាប់កាន់តែមានស្ថេរភាពនិងស្អាត, គ្មានការបង្ខូចទ្រង់ទ្រាយនិងអត្រាបដិសេធទាបតិចជាង 1% ។
4. ឯករាជ្យ R & D សម្រាប់ប្រអប់ត្រួតពិនិត្យអេឡិចត្រូនិឌីជីថលតាមដានដោយស្វ័យប្រវត្តិ ultrasonic, មិនត្រូវការលៃតម្រូវប្រេកង់ដោយដៃ, ជាមួយនឹងមុខងារសំណងដោយស្វ័យប្រវត្តិ, ជៀសវាងការកាត់បន្ថយនៃថាមពលបន្ទាប់ពីការប្រើប្រាស់រយៈពេលយូរ។ អាចកែសម្រួលថាមពលដោយសេរីដោយផ្អែកលើសម្ភារៈ និងទំហំបំពង់ ស្ថេរភាព និងអប្បបរមានៃអត្រាកំហុស ពង្រីកអាយុជីវិតជាងប្រអប់អគ្គិសនីធម្មតា។
5. PLC ជាមួយនឹងប្រព័ន្ធគ្រប់គ្រងអេក្រង់ប៉ះ ផ្តល់នូវបទពិសោធន៍ប្រតិបត្តិការដ៏រួសរាយរាក់ទាក់។
6. ធ្វើពីដែកអ៊ីណុក 304 ធន់នឹងអាស៊ីត និងអាល់កាឡាំង ធន់នឹងច្រេះ។

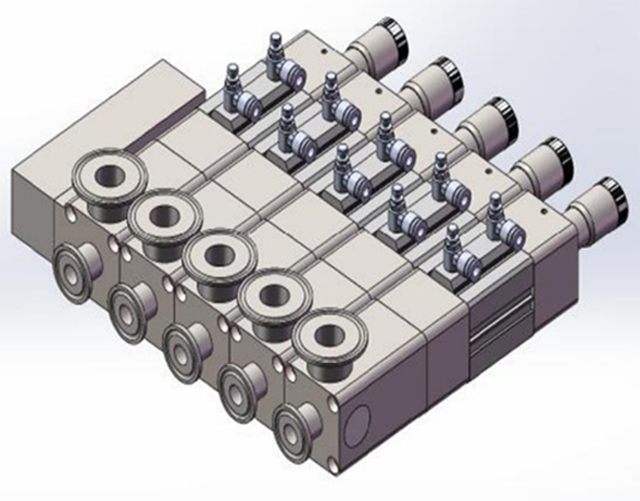

7. ស្តង់ដារបំពាក់ដោយប្រព័ន្ធបំពេញស្នប់ peristaltic ការបំពេញភាពត្រឹមត្រូវខ្ពស់ និងសមរម្យសម្រាប់ការបំពេញរាវ។
8. គ្មានបំពង់ គ្មានការបំពេញ គ្មានបំពង់ គ្មានមុខងារផ្សាភ្ជាប់ កាត់បន្ថយការខាតបង់ម៉ាស៊ីន និងផ្សិត។
9. ប្រព័ន្ធសន្ទស្សន៍ Cam អាចកំណត់ទីតាំងយ៉ាងជាក់លាក់សម្រាប់ស្ថានីយការងារចំនួនប្រាំមួយ។

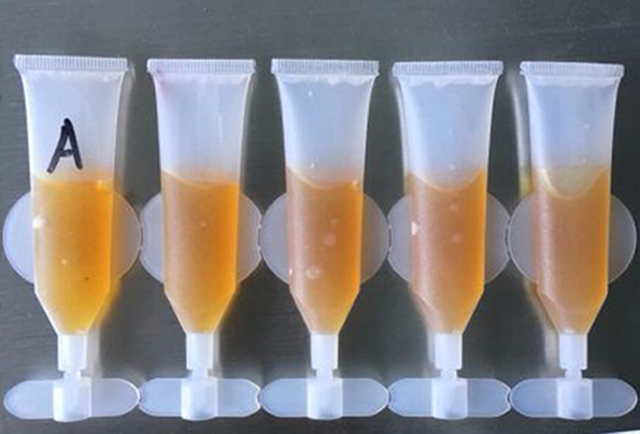

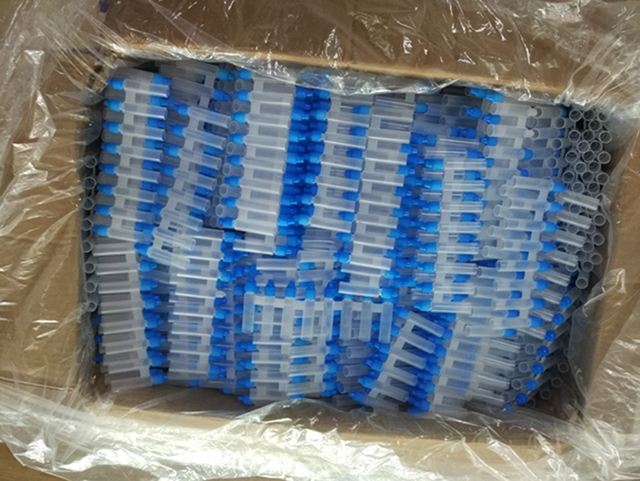

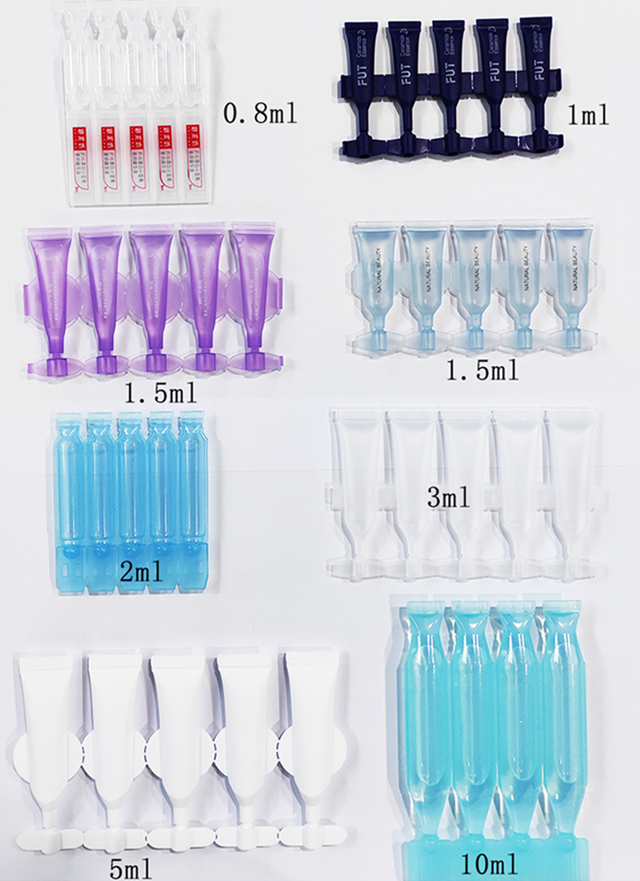

គំរូ

តើការផ្សារ Ultrasonic (ការផ្សាភ្ជាប់) ដំណើរការយ៉ាងដូចម្តេច?

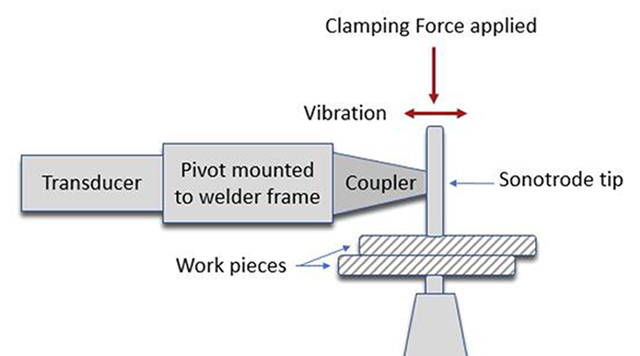

ការផ្សារអ៊ុលត្រាសោន គឺជាដំណើរការដែលប្រើដើម្បីភ្ជាប់ផ្នែកផ្លាស្ទិចពីរជាមួយគ្នាដើម្បីបង្កើតជាការដំឡើងដ៏រឹងមាំ និងបានបញ្ចប់។ ដំណើរការនេះពឹងផ្អែកលើការរំញ័រប្រេកង់ខ្ពស់ (អ៊ុលត្រាសោន) ដែលត្រូវបានបង្កើត និងអនុវត្តទៅលើផ្នែកតាមរយៈស្នែង។ ការផ្សារកើតឡើងនៅពេលដែលរំញ័រត្រូវបានស្រូបចូលទៅក្នុងចំណុចប្រទាក់រវាងផ្នែកទាំងពីរ បង្កើតការកកិត និងធ្វើឱ្យប្លាស្ទិករលាយ។ រំញ័រ ultrasonic ត្រូវបានបង្កើតឡើងដោយស៊េរីនៃសមាសភាគ រួមទាំងការផ្គត់ផ្គង់ថាមពល ឧបករណ៍បំលែង ប៊ូសស្ទ័រ និងស្នែង ដែលនៅទីបំផុតផ្តល់នូវរំញ័រមេកានិចទៅផ្នែក។

តួនាទីនៃការផ្គត់ផ្គង់ថាមពលគឺដើម្បីបំប្លែងវ៉ុលខ្សែចូល (នៅ 50 ឬ 60Hz) ទៅជាប្រេកង់ថ្មី។ បន្ទាប់មកថាមពលអគ្គិសនីនេះត្រូវបានបញ្ជូនទៅឧបករណ៍បំប្លែង ដែលឈ្មោះបង្កប់ន័យ បំប្លែងថាមពលអគ្គិសនីទៅជារំញ័រមេកានិច។ ឧបករណ៍បំលែងមានឌីសសេរ៉ាមិច piezoelectric ដែលពង្រីក និងចុះកិច្ចសន្យាក្នុងអត្រានៃថាមពលអគ្គិសនីដែលបានផ្គត់ផ្គង់។ ទំហំនៃរំញ័រត្រូវបានគេហៅថា amplitude ដែលជាពាក្យដែលមានសារៈសំខាន់នៅពេលបញ្ជាក់ប្រព័ន្ធ ultrasonic សម្រាប់កម្មវិធីដែលបានផ្តល់ឱ្យ។ បន្ទាប់មក រំញ័រត្រូវបានបញ្ជូនតាមរយៈ booster ដែលជាធម្មតាបង្កើនទំហំដោយពហុដែលបានកំណត់ទុកជាមុន ដែលត្រូវបានគេស្គាល់ថាជា ចំណេញ។ ទីបំផុត អំព្លីទីតទិន្នផលរបស់ប៊ូសស្ទ័រត្រូវបានបញ្ជូនតាមស្នែង ដែលបន្ទាប់មកវាអាចត្រូវបានបញ្ជូនទៅផ្នែកប្លាស្ទិក។ ការរួមបញ្ចូលគ្នានៃកម្មវិធីបម្លែង, រំឭក និងស្នែងត្រូវបានសំដៅជាទូទៅថាជាជង់ ultrasonic ។

ដើម្បីបញ្ជូនរំញ័រទៅផ្នែកនានា ជង់ត្រូវបានដាក់នៅក្នុង actuator ដែលជាប្រព័ន្ធមេកានិចដែលអនុវត្តធាតុសំខាន់បន្ទាប់នៃការផ្សារ ultrasonic: កម្លាំង។ actuator អាចមានស៊ីឡាំង pneumatic ឬមធ្យោបាយផ្សេងទៀតនៃសកម្មភាពដើម្បីជំរុញជង់ចុះទៅផ្នែក។ ឧបករណ៍ចាប់សញ្ញាជាញឹកញាប់មានឧបករណ៍ចាប់សញ្ញា និងឧបករណ៍ផ្សេងទៀត ដូចជាឧបករណ៍បំប្លែងលីនេអ៊ែរ ឬកោសិកាផ្ទុក ដើម្បីផ្តល់មតិកែលម្អអំឡុងពេលផ្សារ។ ម៉ូទ័រជំរុញស្នែងចុះទៅផ្នែក ហើយអនុវត្តកម្លាំងរហូតដល់កម្លាំងកេះត្រូវបានជួប។ នៅចំណុចនេះ ultrasonics ត្រូវបានអនុវត្ត។ បន្ទាប់មករំញ័រត្រូវបានបញ្ជូនទៅផ្នែកដែលពួកវាផ្តោតទៅលើវត្ថុធាតុរាងត្រីកោណ ដែលត្រូវបានគេស្គាល់ថាជា "នាយកថាមពល" ដែលអាចត្រូវបានចាត់ទុកថាជាវត្ថុធាតុរលាយបូជានៅក្នុងសន្លាក់ដែក។ នៅពេលដែលវត្ថុធាតុរលាយ រំញ័រ ultrasonic ត្រូវបានបញ្ចប់ ហើយ actuator បន្តសម្ពាធរហូតដល់ផ្លាស្ទិចមានភាពរឹងមាំ ហើយចំណងដ៏រឹងមាំមួយត្រូវបានបង្កើតឡើង។ ដំណើរការផ្សារទាំងមូលចាប់ពីដើមដល់ចប់ ជាធម្មតាត្រូវបានបញ្ចប់ក្នុងរយៈពេលមួយទៅពីរវិនាទី។

ដូចដែលបានរៀបរាប់ ធាតុសំខាន់បំផុតមួយនៃការផ្សារ ultrasonic គឺទំហំ (រំញ័រ) ដែលជង់ផ្តល់។ ហេតុផលសម្រាប់នេះគឺថាផ្លាស្ទិចជាក់លាក់ត្រូវការទំហំច្រើនជាងដើម្បីផ្សារ។ ប៉ូលីម័រអាម៉ូហ្វូស (ABS, ប៉ូលីកាបូណាត, ប៉ូលីស្ទីរ៉ែន) មានទំនោរត្រូវការទំហំទាប ខណៈពេលដែលគ្រីស្តាល់ពាក់កណ្តាល (នីឡុង ប៉ូលីភីលីន) ត្រូវការទំហំបន្ថែមទៀតដើម្បីផ្សារភ្ជាប់។

វិស្វករកម្មវិធីដែលមានបទពិសោធន៍តែងតែអាចធ្វើការដើម្បីកំណត់ប្រេកង់ និងការជ្រើសរើសឧបករណ៍ត្រឹមត្រូវសម្រាប់ការជួបប្រជុំគ្នា និងប្រភេទសម្ភារៈដែលបានផ្តល់ឱ្យ។

ការផ្សារអ៊ុលត្រាសោនគឺជាវិធីសាស្រ្តនៃការជួបប្រជុំគ្នាដែលត្រូវបានទទួលយកយ៉ាងទូលំទូលាយនៅក្នុងឧស្សាហកម្មផ្លាស្ទិចសម្រាប់ភាពខុសគ្នានៃកម្មវិធីផ្គុំសមាសធាតុនៅក្នុងទីផ្សារសំខាន់ៗទាំងអស់៖ វេជ្ជសាស្ត្រ B&CE រថយន្ត គ្រឿងប្រើប្រាស់ សម្ភារៈមិនត្បាញ ការវេចខ្ចប់ និងច្រើនទៀត។ អត្ថប្រយោជន៍នៃការផ្សារ ultrasonic រួមមានពេលវេលាវដ្តខ្លី ចំណងកម្លាំងខ្ពស់ និងការលុបបំបាត់សម្ភារៈប្រើប្រាស់ (ឧទាហរណ៍ adhesive) ។ នៅពេលពិចារណាថាតើការផ្សារ ultrasonic គឺត្រឹមត្រូវសម្រាប់កម្មវិធីមួយ វាជាការល្អបំផុតដើម្បីពិគ្រោះជាមួយវិស្វករកម្មវិធីដែលមានបទពិសោធន៍ដើម្បីកំណត់វិធីសាស្ត្រដំឡើងសមស្រប។
