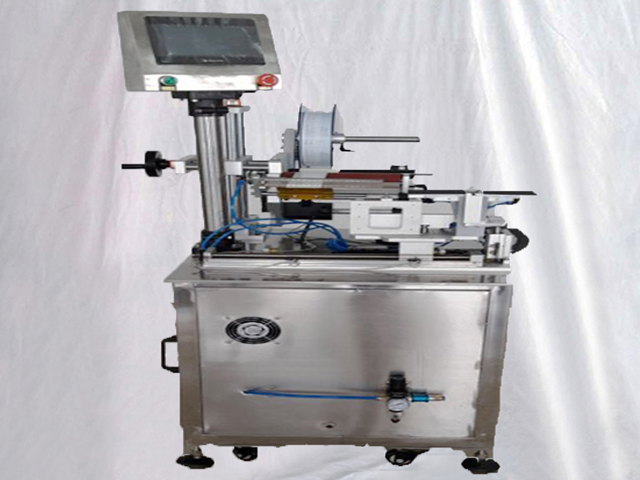

ម៉ាស៊ីនស្ទិកឃ័រ ខ្សែភ្លើងពាក់កណ្តាលស្វ័យប្រវត្តិ

• ម៉ូដែល: VK-T807
• ភាពជាក់លាក់នៃស្លាក: ± 1mm (មិនរាប់បញ្ចូលគម្លាតស្លាកផលិតផល)
• ល្បឿនដាក់ស្លាក: 20 ~ 40pcs / នាទី (រហូតដល់ទំហំផលិតផល)
• ទំហំផលិតផលដែលអាចអនុវត្តបាន: 20≤length≤300mm, 20≤width≤200mm
• ទំហំស្លាកដែលអាចអនុវត្តបាន: 20≤length≤150mm, 20≤width≤150mm
• ទំហំម៉ាស៊ីន៖ ៩៧០ * ៧៩០ * ១៤៤០ ម។
• សម្ពាធខ្យល់: 0.6 Mpa
• ថាមពល: 220V, 50/60HZ/140W
• ទំងន់: 99KG

មើលវីដេអូ

ម៉ាស៊ីនដាក់ស្លាកខ្សែផ្ទៃមូលដោយដៃ សម្រេចបានពាក់កណ្តាលស្វ័យប្រវត្តិ ដាក់ស្លាកសញ្ញា adhesive ឬខ្សែភាពយន្ត adhesive នៅលើបំពង់ទឹកលួស ទួណឺវីស ល។

របៀបដែលម៉ាស៊ីនដំណើរការ៖

ម៉ាស៊ីនដាក់ស្លាកគឺផ្អែកលើ PLC ជាស្នូល ទទួលសញ្ញា និងគ្រប់គ្រងការងារនៃប្រព័ន្ធទាំងអស់។ នៅពេលបោះជំហានកុងតាក់ឈ្នាន់ សញ្ញានឹងត្រូវបានបញ្ជូនទៅ PLC ហើយដំណើរការទៅតាមសំណុំនៃកម្មវិធី។

បន្ទាប់មកបញ្ចប់ដំណើរការដោះស្លាកសញ្ញា និងស្លាកសញ្ញាចំណីដោយចាប់ផ្តើមនៅលើប្រព័ន្ធគ្រប់គ្រងម៉ូទ័រ stepper ។ ក្នុងពេលជាមួយគ្នានោះ ឧបករណ៍ចាប់សញ្ញាទីតាំងស្លាក (ត្រូវបានគេស្គាល់ថាជាភ្នែកអគ្គិសនី) នឹងតែងតែយកចិត្តទុកដាក់ចំពោះចម្ងាយដោយស្លាកដែលឆ្លងកាត់។

នៅពេលដែលស្លាកមួយឆ្លងកាត់ ឧបករណ៏នឹងបញ្ជូនសញ្ញាទៅ PLC ភ្លាមៗ។ បន្ទាប់មក PLC យោងទៅតាមសំណុំនៃកម្មវិធីបញ្ជូនសញ្ញាទៅប្រព័ន្ធត្រួតពិនិត្យម៉ូទ័រ stepper ដើម្បីបញ្ឈប់ហើយចាប់ផ្តើមនៅលើប្រព័ន្ធដាក់ស្លាកដើម្បីបញ្ចប់ដំណើរការនៃការដាក់ស្លាក។

គោលការណ៍ការងារ

ប្រព័ន្ធបញ្ជូន៖

ម៉ូទ័រ stepper ផ្តល់ថាមពលដល់ការច្រូតស្លាកតាមខ្សែក្រវ៉ាត់ដែលធ្វើសមកាលកម្មដែលជំរុញយន្តការអូសទាញ និងយន្តការទទួលសម្ភារៈ ដើម្បីសម្រេចបាននូវស្លាកសញ្ញា និងកែច្នៃសន្លឹក backing Glassine ឡើងវិញ។

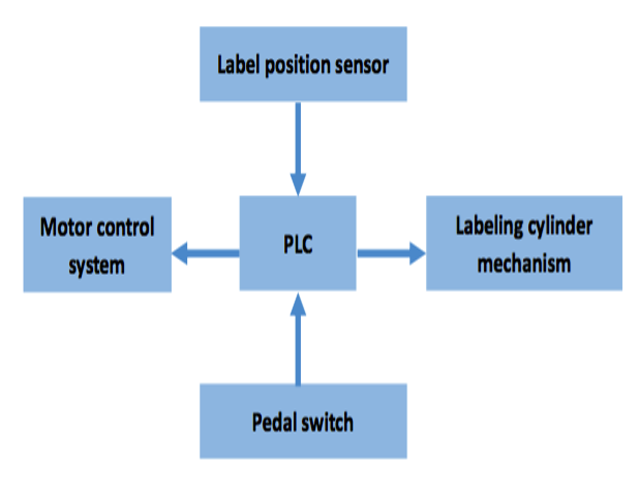

ប្រព័ន្ធគ្រប់គ្រង៖

ម៉ាស៊ីននេះត្រូវបានគ្រប់គ្រងដោយប្រើអគ្គិសនី និងឧស្ម័ន។ សញ្ញាពីភ្នែកអគ្គិសនី (ឧបករណ៍ចាប់សញ្ញា SICK) និងកុងតាក់ឈ្នាន់នឹងត្រូវបានផ្ទេរទៅឱ្យ PLC សម្រាប់ដំណើរការ ដើម្បីសម្រេចបាននូវដំណើរការទាំងអស់នៃការដកស្លាក ការដាក់ស្លាក និងរាប់។

ការអនុវត្តម៉ាស៊ីនដាក់ស្លាកខ្សែ៖

ផលិតផលដែលអាចអនុវត្តបាន៖ ផលិតផលជុំវែងដែលត្រូវតែមានស្លាកក្រដាសឬស្លាកខ្សែភាពយន្តនៅលើផ្ទៃ;

ឧស្សាហកម្មដែលអាចអនុវត្តបាន៖ ប្រើយ៉ាងទូលំទូលាយក្នុងអគ្គិសនី ឱសថ ផ្លាស្ទិច ឧស្សាហកម្មជាដើម។

លក្ខណៈបច្ចេកទេសនៃម៉ាស៊ីនផ្លាកសញ្ញាខ្សែ៖

រចនាសម្ព័ន្ធតូចត្រូវការទំហំតិច ហើយងាយស្រួលក្នុងការផ្លាស់ទី និងផ្ទុក។

ភាពជាក់លាក់និងស្ថេរភាពនៃស្លាកសញ្ញាល្អ; ស្អាត គ្មានស្នាមជ្រួញ គ្មានពពុះ។

វាងាយស្រួលប្រើ និងកែតម្រូវ។ កម្មករថ្មីអាចប្រើ ឬកែសម្រួលវាបានយ៉ាងងាយស្រួលបន្ទាប់ពីការបណ្តុះបណ្តាលសាមញ្ញ។

ប្រតិបត្តិការមានស្ថេរភាព។

ទិន្នន័យបច្ចេកទេស៖

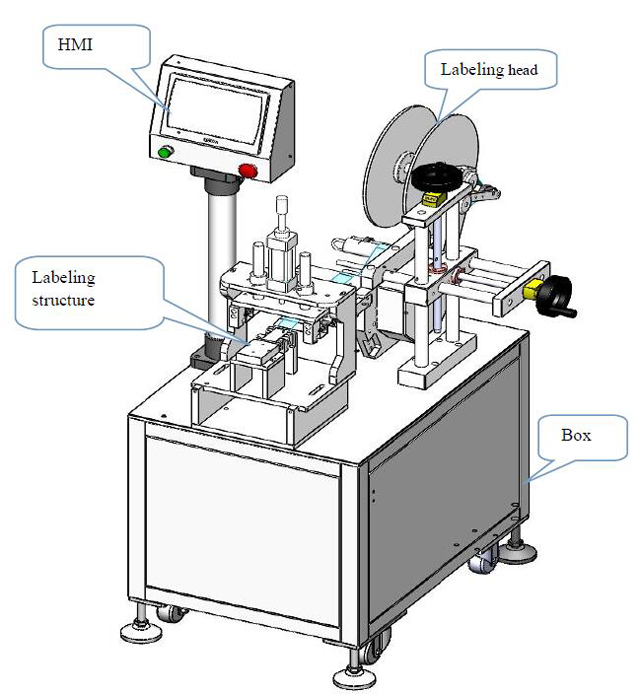

ការកំណត់រចនាសម្ព័ន្ធ៖

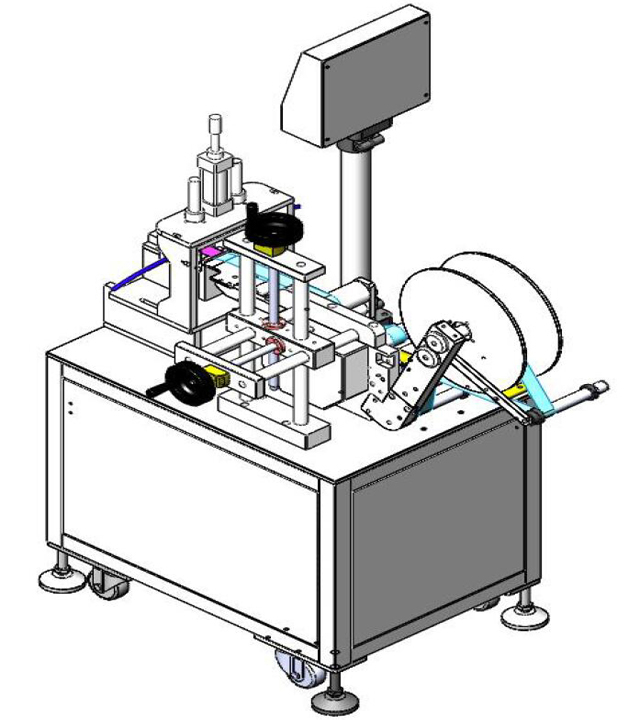

គំនូរផ្សេងទៀត។

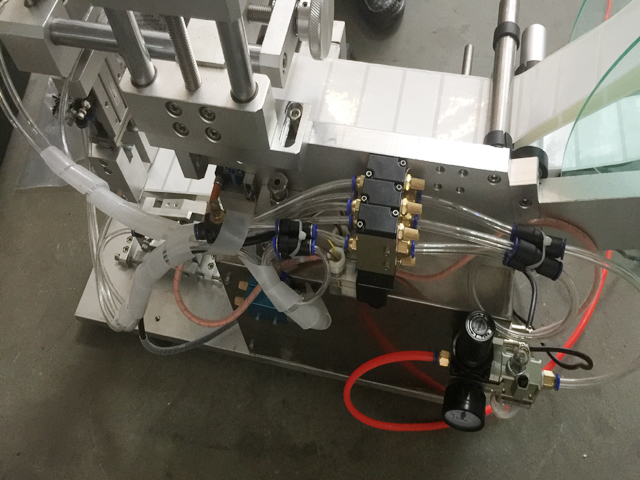

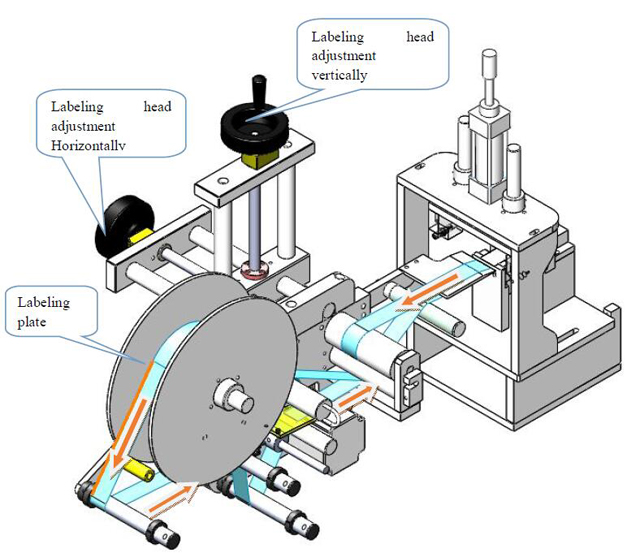

ក្បាលដាក់ស្លាក

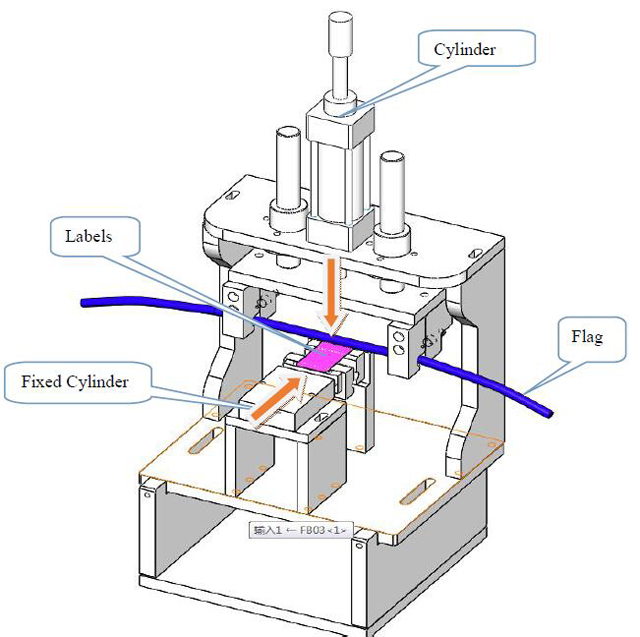

រចនាសម្ព័ន្ធស្លាក

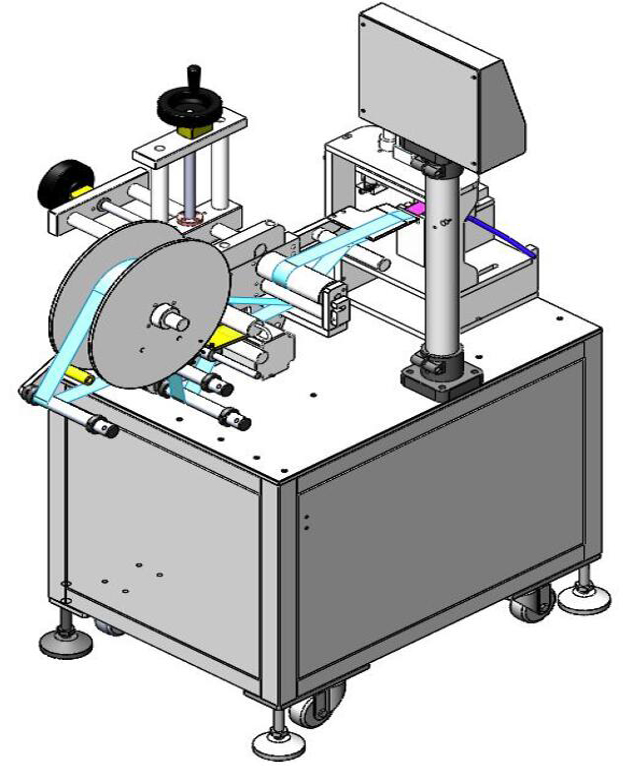

ទិដ្ឋភាពខាងក្រោយនៃម៉ាស៊ីនដាក់ស្លាក

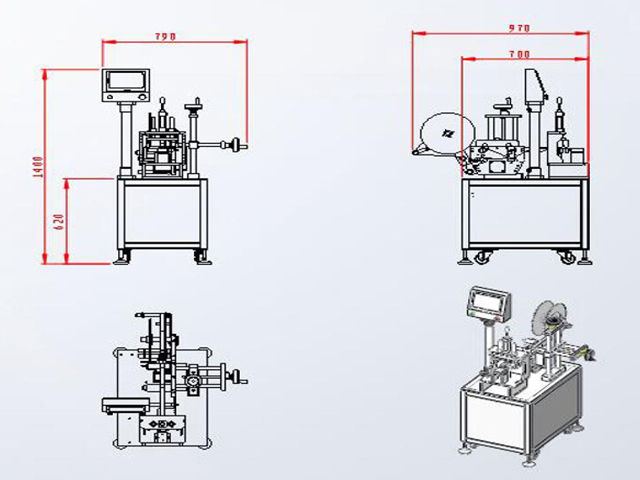

គំនូរទំហំម៉ាស៊ីនដាក់ស្លាកខ្សែពាក់កណ្តាលស្វ័យប្រវត្តិ៖

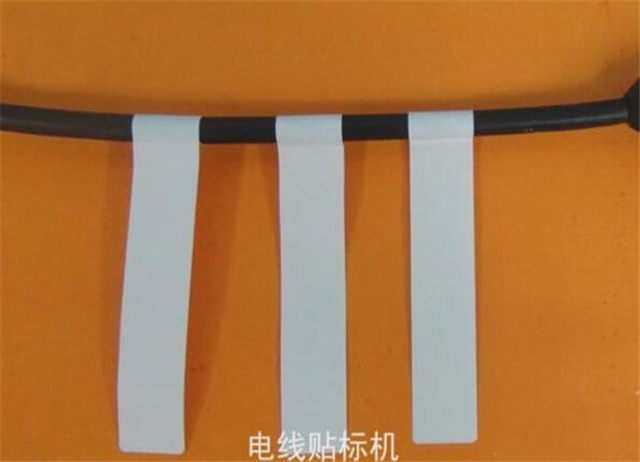

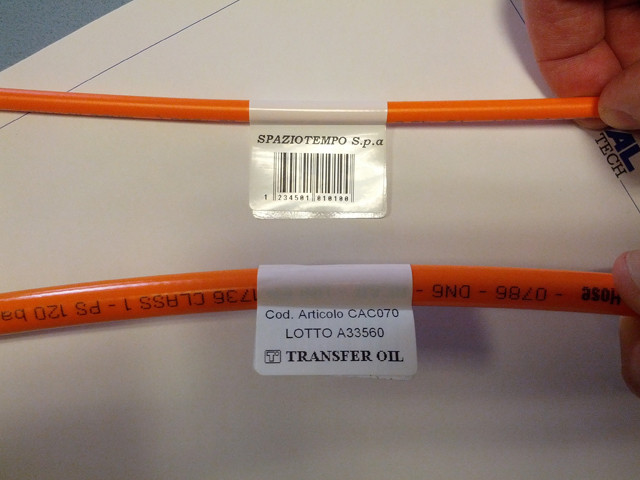

គំរូដាក់ស្លាក៖
