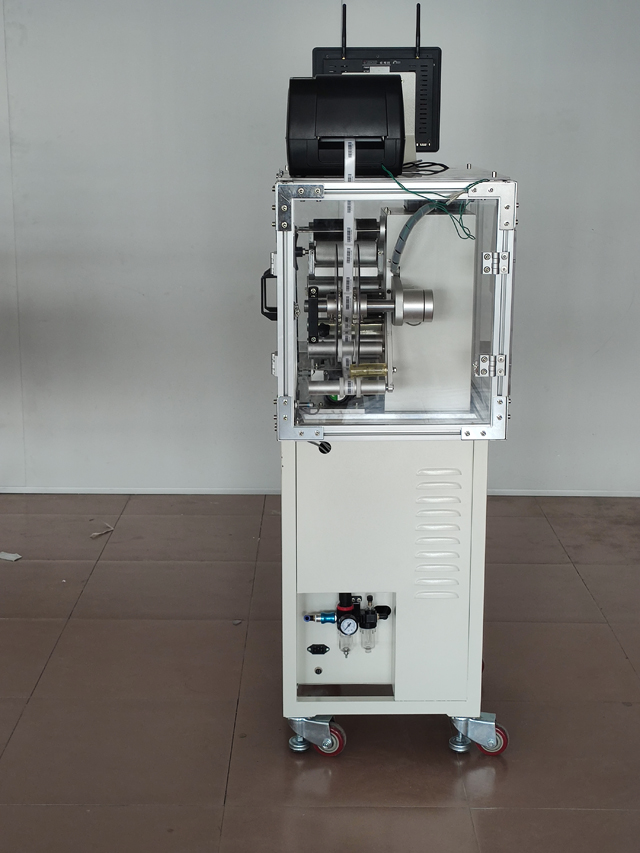

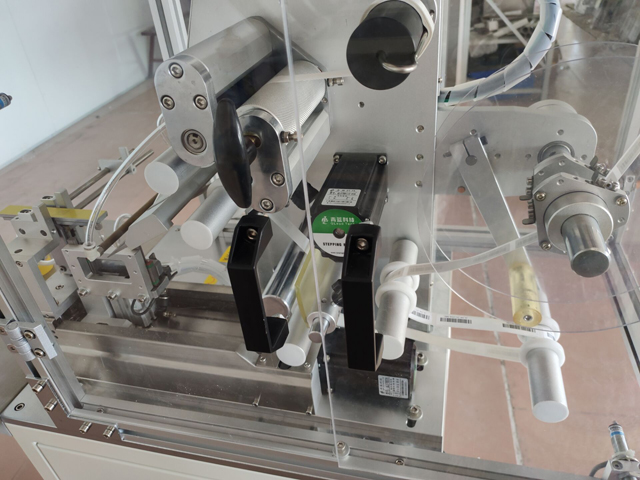

ការបោះពុម្ពស្ទិកឃ័រខ្សែភ្លើងពាក់កណ្តាលស្វ័យប្រវត្តិ - អនុវត្តម៉ាស៊ីនផ្លាកសញ្ញាបត់

ម៉ូដែល: VK-T807
ភាពត្រឹមត្រូវនៃការដាក់ស្លាក: ± 0.2mm;
ល្បឿនដាក់ស្លាក: 1500-1800pcs / H
ប្រភេទអង្កត់ផ្ចិតខ្សែតូច៖ ល្បឿន 2000p Pcs/H
ទំហំផលិតផលដែលអាចអនុវត្តបាន៖ ប្រភេទមូលដ្ឋាន៖ អង្កត់ផ្ចិត៖ ៦~១៥ ម។
ប្រភេទអង្កត់ផ្ចិតតូច: 1 ~ 5mm
ប្រភេទអង្កត់ផ្ចិតធំ: ច្រើនជាង 15mm ត្រូវការប្ដូរតាមបំណង
ទំហំស្លាកដែលអាចអនុវត្តបាន: ប្រវែង: 25 ~ 210mm ផលិតផលនៅខាងក្រៅជួរនេះត្រូវតែប្ដូរតាមបំណងទទឹង: 10 ~ 65mm
ទំហំសរុប៖ 850*650*1300 ប្រវែង×ទទឹង×កំពស់ ស្លាកវែងនឹងបង្កើនទំហំទទឹង
ការផ្គត់ផ្គង់ថាមពលសមរម្យ: 220v / 50hz;
ទំងន់សរុប៖ ១២៨ គីឡូក្រាម។

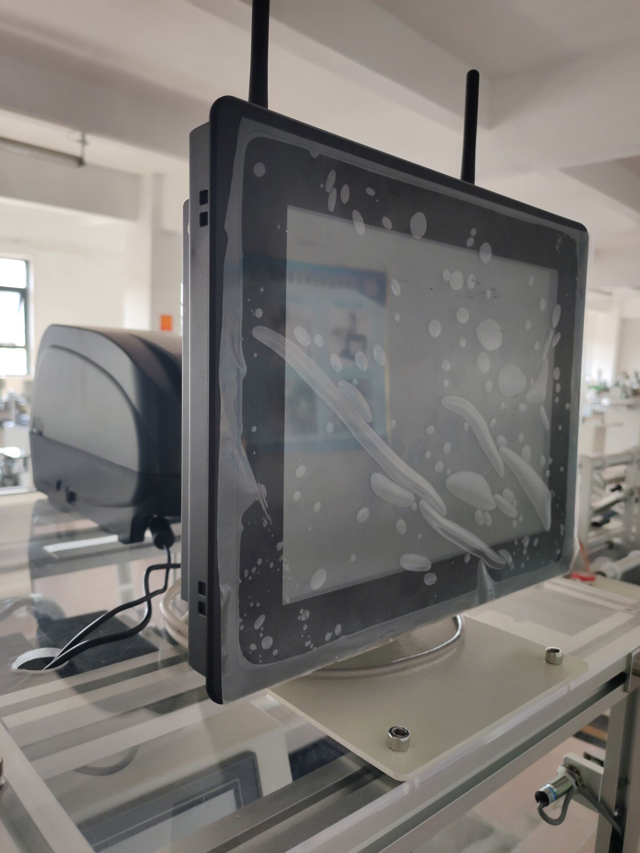

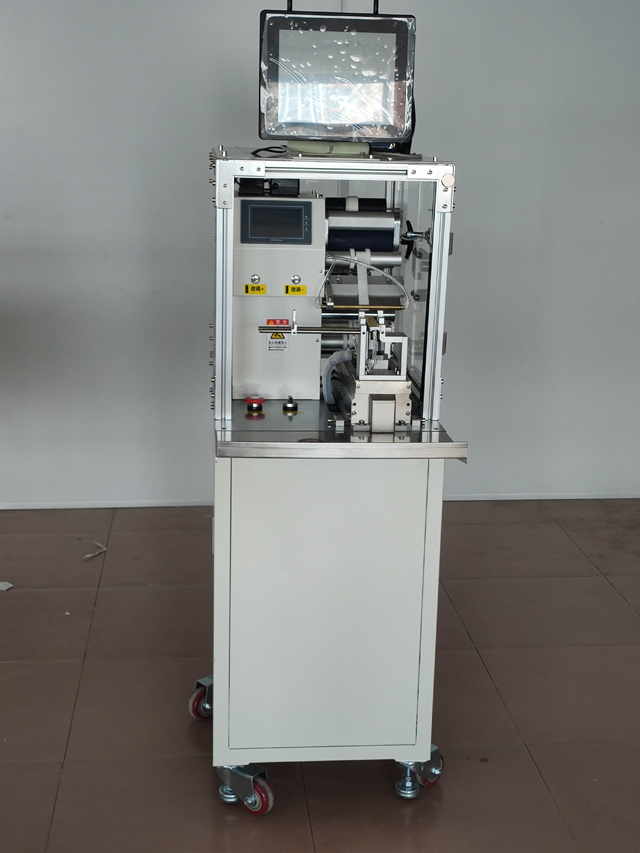

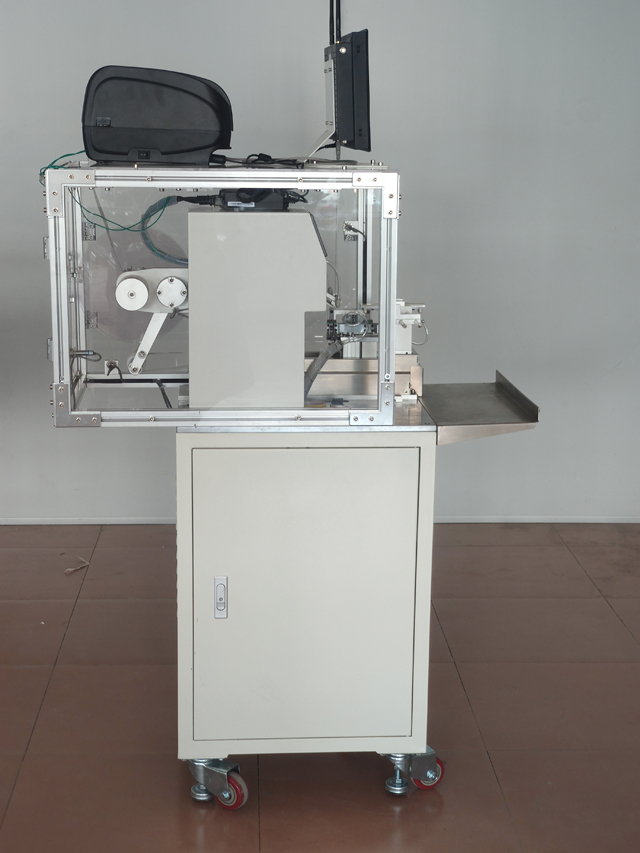

Qr Coder ជាមួយនឹងផ្នែកម៉ាស៊ីនបោះពុម្ពពេលវេលាពិត

ប៉ារ៉ាម៉ែត្របច្ចេកទេសគំរូស្តង់ដារ តម្រូវការ និងមុខងារពិសេសផ្សេងទៀតអាចត្រូវបានប្ដូរតាមបំណង។

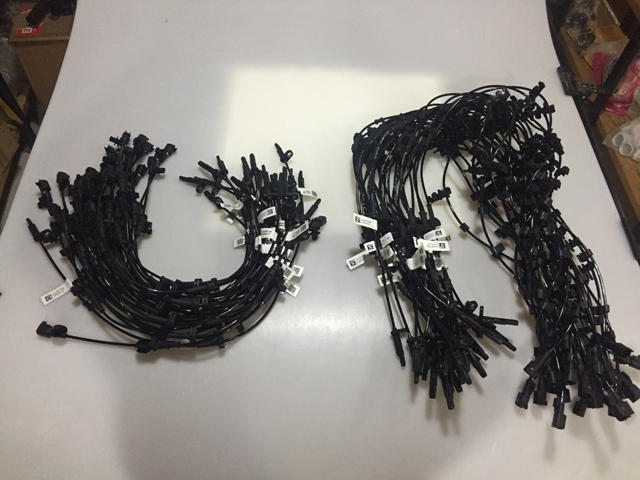

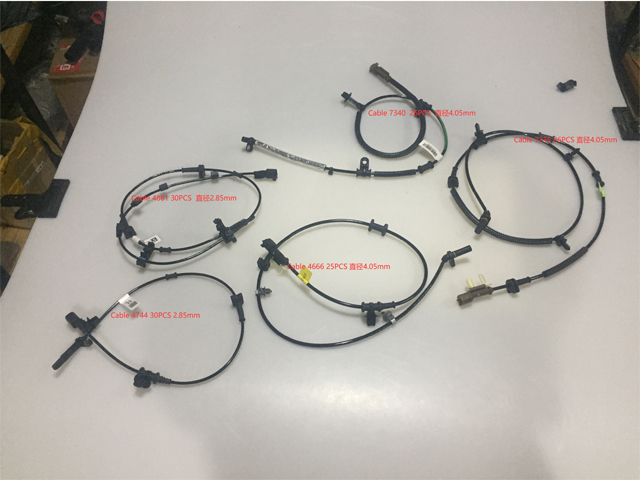

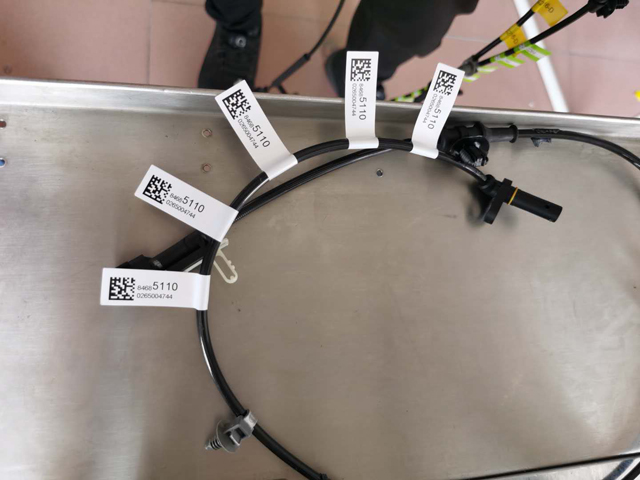

ប្រើបានសម្រាប់ផ្លាកសញ្ញាបត់លើខ្សែ និងខ្សែគ្រប់ប្រភេទ ដូចជាខ្សែថាមពល ខ្សែគ្រឿងកុំព្យូទ័រ ខ្សែឧបករណ៍ចាប់សញ្ញាអេឡិចត្រូនិច ខ្សែកាស ខ្សែថាមពល ខ្សែខ្សែកាបអុបទិក ខ្សែខ្សែកាប ខ្សែបំពង់ ខ្សែ USB ខ្សែទូរសារ/ម៉ាស៊ីនព្រីន។ ល។

អាចប្រើបានសម្រាប់ទំហំផលិតផលធំទូលាយ ងាយស្រួលក្នុងការកែតម្រូវ និងជំនួសផលិតផលផ្សេងៗ។

ដំណើរការប្រតិបត្តិការ៖

គោលការណ៍ស្នូល៖ ឧបករណ៍ចាប់សញ្ញារកឃើញផលិតផលឆ្លងកាត់ សញ្ញាត្រឡប់ទៅកាន់ប្រព័ន្ធត្រួតពិនិត្យស្លាកសញ្ញា ដំណើរការតាមរយៈដំណើរការ PLC បញ្ជូនស្លាកទៅទីតាំងផលិតផលដែលបានកំណត់ជាមុននៅពេលសមស្រប នៅពេលដែលផលិតផលហូរតាមយន្តការគ្របដណ្ដប់ ស្លាកនឹងត្រូវបានគ្របដណ្តប់យ៉ាងរឹងមាំ ការដាក់ស្លាក សកម្មភាពត្រូវបានបញ្ចប់។

នីតិវិធី៖ ដាក់លើផលិតផល -> ការរកឃើញផលិតផល (ដោយស្វ័យប្រវត្តិ) -> ការដាក់ស្លាកសញ្ញា (ដោយស្វ័យប្រវត្តិ) -> គ្របដណ្តប់ (ដោយស្វ័យប្រវត្តិ) -> ប្រមូលផលិតផលដែលមានស្លាក។

លក្ខណៈពិសេស

ជួរធំទូលាយនៃកម្មវិធី, សមរម្យសម្រាប់ផលិតផលជាក់លាក់ផ្សេងគ្នា;

ការប្រើប្រាស់ងាយស្រួល ការលៃតម្រូវជួរធំទូលាយ ការដាក់ស្លាកលើផលិតផលជាក់លាក់ផ្សេងៗគ្នា។

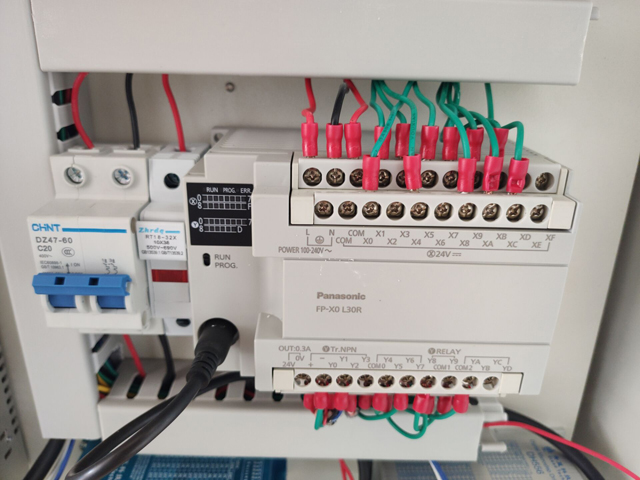

ស្ថេរភាពខ្ពស់ ប្រព័ន្ធគ្រប់គ្រងអេឡិចត្រូនិចទំនើបដែលមានស្លាកសញ្ញា Panasonic PLC ប្រទេសអាល្លឺម៉ង់ ភ្នែកអគ្គិសនី ឧបករណ៍ជំនួយ 7 × ប្រតិបត្តិការ 24 ម៉ោង;

ជួរនៃការដាក់ពាក្យ:

ស្លាកដែលអាចអនុវត្តបាន៖ ស្លាក/ហ្វីលដែលស្អិតជាប់ដោយខ្លួនឯង លេខកូដត្រួតពិនិត្យអេឡិចត្រូនិច បាកូដជាដើម។

កម្មវិធី: ខ្សែនិងខ្សែ, ទទឹងធំ, ពហុលក្ខណៈ, ផលិតផលផ្លាកសញ្ញាបត់ភាពជាក់លាក់ខ្ពស់។

ឧស្សាហកម្មដែលអាចអនុវត្តបាន៖ ត្រូវបានប្រើប្រាស់យ៉ាងទូលំទូលាយនៅក្នុងគ្រឿងអេឡិចត្រូនិច ខ្សែ ខ្សែ និងឧស្សាហកម្មផ្សេងៗទៀត។

កម្មវិធី៖ ការដាក់ស្លាកខ្សែ ការដាក់ស្លាកគ្រឿងកុំព្យូទ័រ ខ្សែ USB ជាដើម។

ឧបករណ៍បត់អាចត្រូវបានលៃតម្រូវ ជួរដែលមិនមែនជាផលិតផលអាចត្រូវបានប្ដូរតាមបំណងតាមគំរូអតិថិជន។

របៀបដំណើរការម៉ាស៊ីនដាក់ស្លាក?

សូមបញ្ជាក់វ៉ុលផ្គត់ផ្គង់ថាមពល (ac220v) សម្ពាធខ្យល់ 4-6kgf ហើយការផ្គត់ផ្គង់ថាមពលខាងក្រៅត្រូវតែមានដីដែលអាចទុកចិត្តបានមុនពេលដំណើរការ។

ការផ្គត់ផ្គង់ថាមពល។

កុំបិទរន្ធត្រជាក់នៃតួ។

អ្នកបច្ចេកទេសដែលមិនមែនជាវិជ្ជាជីវៈហាមឃាត់យ៉ាងតឹងរ៉ឹងចំពោះការបើកតួ។

ជួរប្រតិបត្តិការនៃទំនាក់ទំនងរាងកាយត្រូវបានហាមឃាត់យ៉ាងតឹងរ៉ឹងនៅពេលដែលឧបករណ៍ត្រូវបានដំណើរការ។

នៅពេលដែលឧបករណ៍បរាជ័យ កុងតាក់ថាមពលគួរតែត្រូវបានបិទជាមុនសិន ហើយការថែទាំអគ្គីសនីត្រូវបានហាមឃាត់យ៉ាងតឹងរ៉ឹង។

ម៉ាស៊ីននេះត្រូវបានប្រើសម្រាប់ប្រតិបត្តិការផ្នត់ និងផ្លាកសញ្ញានៃខ្សែលួស និងដំបងមូល។

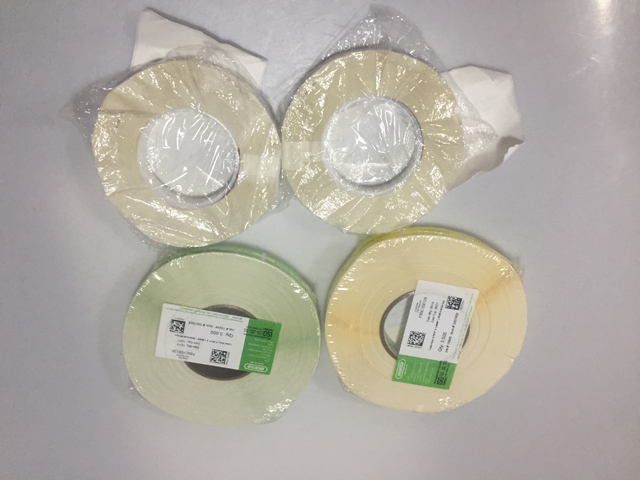

ប៉ារ៉ាម៉ែត្រស្លាកដែលអាចអនុវត្តបាន: អង្កត់ផ្ចិតខាងក្នុង 76mm នៃក្រឡុកស្លាក និងអង្កត់ផ្ចិតខាងក្រៅ max240mm; (ការបញ្ជាក់ផ្សេងទៀតគួរតែត្រូវបានជួសជុល) ។ សម្ភារៈស្លាក: pvc, សត្វចិញ្ចឹម, ក្រណាត់, ក្រដាសនិងដូច្នេះនៅលើ; ការបញ្ជាក់ស្លាក: យោងតាមម៉ាស៊ីនជាក់លាក់

ភាពត្រឹមត្រូវនៃការដាក់ស្លាក: = 0.2mm;

សមត្ថភាព: 1500 កុំព្យូទ័រ / ម៉ោង;

ទំហំខាងក្រៅ: 630*740*1040 mm (l*w*h);

ទំងន់ម៉ាស៊ីន: ប្រហែល 86 គីឡូក្រាម;

ខ្សែដែលអាចអនុវត្តបាន៖ យោងតាមម៉ាស៊ីនជាក់លាក់

ការពិពណ៌នាអំពីប្រតិបត្តិការ

ការដំឡើង៖

ផ្លាស់ទីឧបករណ៍ទៅទីតាំងដំឡើងដែលត្រូវការ។

ជាន់ហ្រ្វាំងកង់ជាសកល និងជួសជុលកង់សកលដើម្បីឱ្យវារលោង។

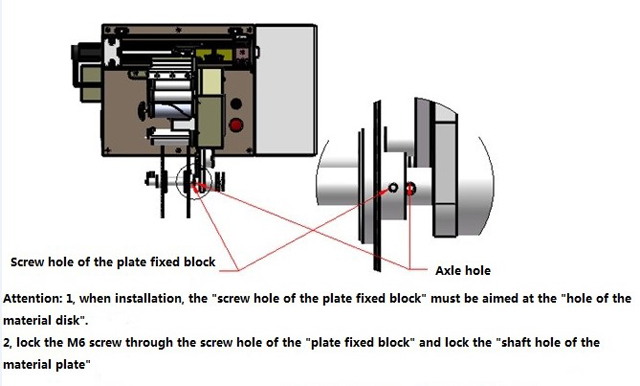

ផ្លាកផ្លាកសញ្ញា៖ នៅពេលដំឡើង យើងត្រូវជួសជុល "រន្ធវីសនៃប្លុកជួសជុលឌីស" ទៅនឹង "រន្ធដោតសម្ភារៈ" ហើយវីសវីស m6 តាមរយៈរន្ធវីសនៃប្លុកជួសជុលសម្ភារៈ ហើយចាក់សោវាចូលទៅក្នុងរន្ធអ័ក្ស។ ថាសសម្ភារៈ។

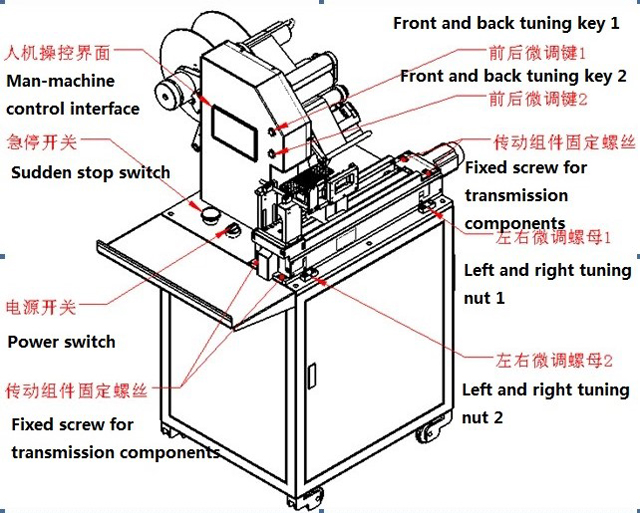

រូបរាងបរិក្ខារ ផ្នែកសំខាន់ៗ និងចំណុចប្រទាក់គ្រប់គ្រងម៉ាស៊ីនបុរស

ផ្នែកសំខាន់ៗ។

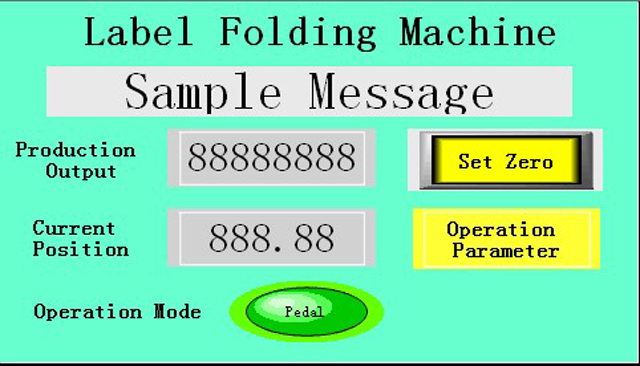

រូបភាពចម្បង។

ទិន្នផល៖ ចំនួនសមត្ថភាព ចុចគ្រាប់ចុច "ទិន្នផលសូន្យ" ដល់សូន្យ។

ទីតាំងបច្ចុប្បន្ន៖ ការបង្ហាញចម្ងាយទីតាំងពេលវេលាជាក់ស្តែងនៃរបៀបរអិលនៃម៉ូឌុលបញ្ជូនស្លាក ឯកតា mm;

របៀបប្រតិបត្តិការគឺ "ស្វ័យប្រវត្តិ" និង "ជាន់ជើង" ពីរប្រភេទ។

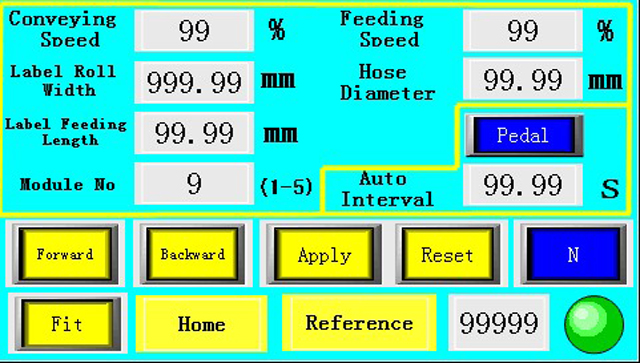

ប៉ារ៉ាម៉ែត្រអ្នកប្រើប្រាស់

ល្បឿនក្តារស្ដង់ដារ៖ ល្បឿននៃប្រតិបត្តិការបន្ទះសូចនាករ លៃតម្រូវដោយ 0-100% ។

ល្បឿនសម្គាល់៖ សំដៅលើល្បឿននៃស្លាកដែលដកចេញពីបន្ទះឆ្នូត កែតម្រូវដោយ 0-100% ។

ទទឹងក្រដាសខាងក្រោម៖ ទទឹងក្រដាសស្លាក ឯកតា mm ។

អង្កត់ផ្ចិតខ្សែ៖ ការបញ្ចូលអង្កត់ផ្ចិតខ្សែតែមួយ ខ្សែសំប៉ែត ឬការបញ្ចូលខ្សែច្រើនដោយផ្ទាល់ដើម្បីទប់ទល់នឹងកម្រាស់ទ្វេដង mm ។

ប្រវែងសម្គាល់៖ គ្រប់គ្រងប្រវែងនៃស្លាកពីបន្ទះឆ្នូត, ឯកតា mm ។

ទៅមុខ៖ ចុចគ្រាប់ចុច "ទៅមុខ" ម៉ូឌុលដ្រាយស្លាកនឹងរុញទៅមុខ មុខងារនេះអាចកែតម្រូវចម្ងាយនៃទីតាំងគោលដៅ។

ថយក្រោយ៖ ចុចគ្រាប់ចុច "ថយក្រោយ" ម៉ូឌុលដ្រាយស្លាកនឹងរុញទៅខាងក្រោយ មុខងារនេះអាចត្រូវបានបំបាត់កំហុសពីចម្ងាយនៃទីតាំងនៃចំណុចដាក់ស្លាក។

សម៖ ចុចគ្រាប់ចុច "សម" ស៊ីឡាំងក្ដាប់ចានខ្យល់ត្រង់ និងម៉ូឌុលដាក់ខ្សែភ្លើងនឹងផ្លាស់ទីស៊ីឡាំងផ្លាស់ទីខាងលើ និងខាងក្រោម។ មុខងារនេះអាចបំបាត់ចំងាយរវាងខ្សែភ្លើង និងការគៀបបន្ទះខ្វះចន្លោះ។

កំណត់ឡើងវិញ៖ បង្វែរបឋមកថាត្រឡប់ទៅសូន្យវិញ បន្ទាប់ពីប៊ូតុងកំណត់ឡើងវិញ។

អគ្គិសនី៖ បន្ទាប់ពីការជំនួសនូវលក្ខណៈបច្ចេកទេសផ្សេងៗនៃក្រដាសមូលដ្ឋានស្លាក សូមចុចប៊ូតុងអគ្គិសនីឱ្យយូរ ដើម្បីអនុញ្ញាតឱ្យប្រព័ន្ធរៀនស្លាកដោយស្វ័យប្រវត្តិ និងការជ្រាបចូលក្រដាសបាត។

វិធីសាស្រ្តប្រតិបត្តិការ៖

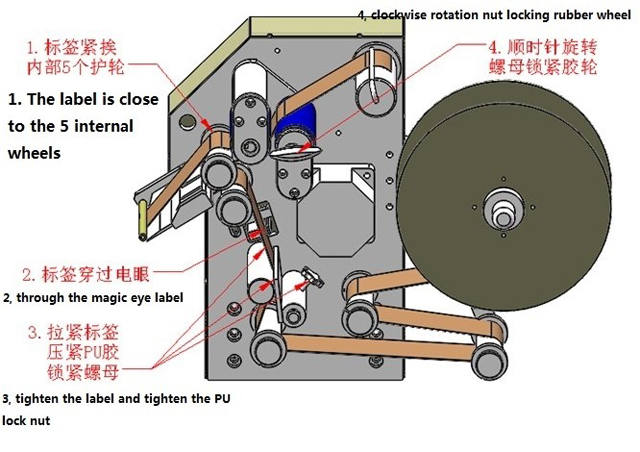

ស្លាកត្រូវបានដំឡើង ហើយស្លាកត្រូវបានដំឡើងដូចខាងក្រោមទៅម៉ូឌុលឆ្នូត។

បើកកុងតាក់ថាមពលតាមទ្រនិចនាឡិកា ហើយបើកថាមពល។ ចុចប៊ូតុងឈប់ហើយបង្វិលតាមទ្រនិចនាឡិកា។

ម៉ាស៊ីនប្តូរនិងកែសំរួល

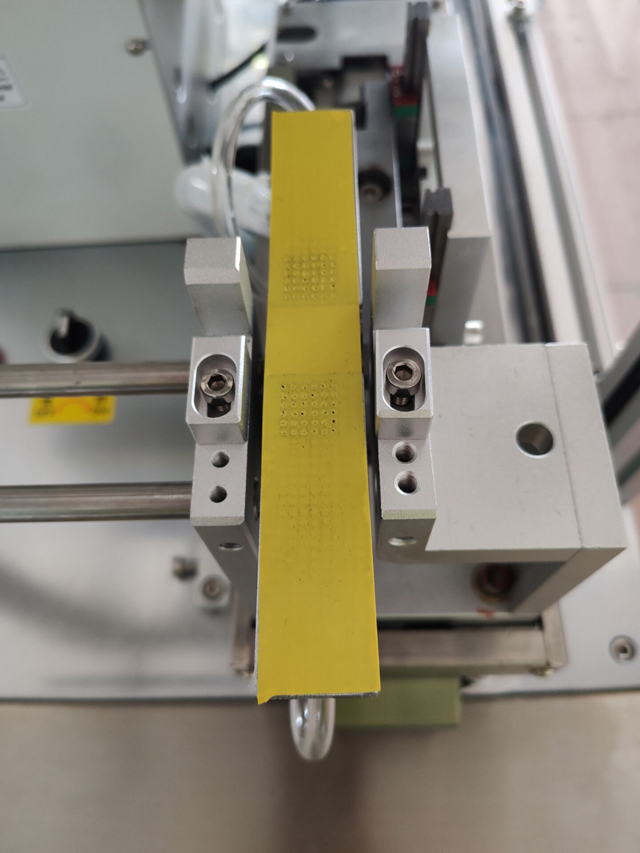

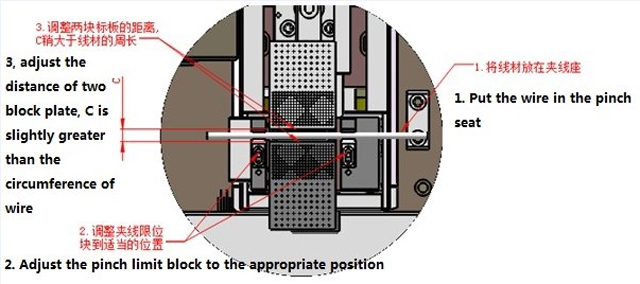

យោងតាមអង្កត់ផ្ចិតនៃខ្សែការលៃតម្រូវកៅអីតភ្ជាប់ចម្ងាយរវាងចានដូចជារូបភាពខាងក្រោម

បញ្ចូលទទឹងនៃក្រដាសខាងក្រោមក្នុងទទឹងនៃក្រដាសខាងក្រោមនៃរូបភាពទី 3 ហើយអង្កត់ផ្ចិតនៃខ្សែត្រូវបានបញ្ចូលទៅអង្កត់ផ្ចិតនៃលួស។

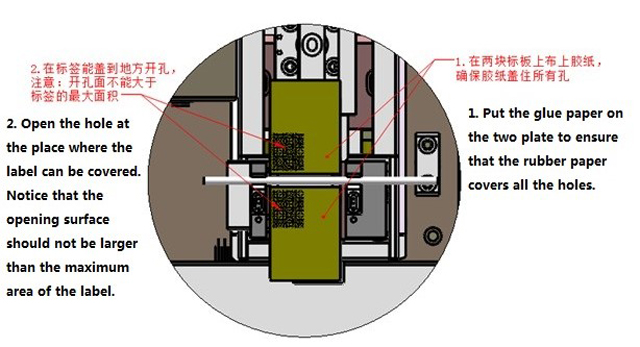

កាសែត adhesive និងការបើក

នៅក្នុងដំណើរការនៃការផលិតប្រសិនបើស្លាកមិនត្រូវបានតម្រឹមមុននិងក្រោយស្លាកនោះវាអាចត្រូវបានកែតម្រូវដោយផ្ទាល់នៅក្នុងជួរឈរ "ទទឹងក្រដាសខាងក្រោម" ។ ក៏អាចផ្លាស់ទី "គ្រាប់ចុចសំឡេងខាងមុខ និងខាងក្រោយ "1" ផ្នែកខាងមុខ និងខាងក្រោយ គ្រាប់ចុចមីក្រូ 2" ការលៃតម្រូវ ដោយផ្លាស់ទីនីមួយៗដើម្បីផ្លាស់ប្តូរ 0.1 ម។

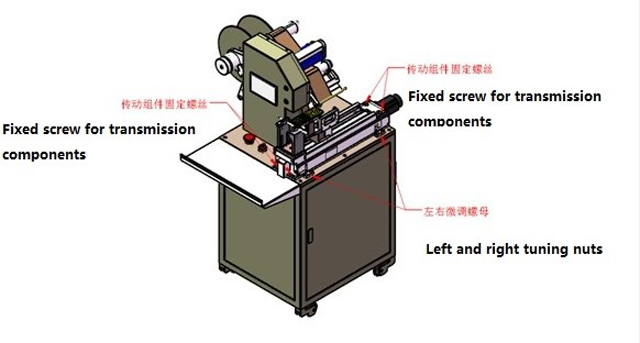

ដាក់ស្លាកម៉ាស៊ីនកែសំរួលឆ្វេងនិងស្តាំ

ប្រសិនបើស្លាកត្រូវបានបត់ ប្រសិនបើផ្នែកខាងឆ្វេង និងខាងស្តាំមិនត្រូវបានតម្រឹមទេ សមាសធាតុបញ្ជូនទាំងបួនត្រូវតែត្រូវបានបន្ធូរដោយរលុង បន្ទាប់មកគ្រាប់កាត់ឆ្វេង និងស្តាំគួរតែត្រូវបានកែតម្រូវតាមទិសដៅគម្លាត និងកម្រិតនៃស្លាក។ ទីបំផុតសមាសធាតុបញ្ជូនទាំងបួនត្រូវតែចាក់សោ។

ថែទាំ និងថែទាំ

ហាមដាក់សម្ពាធយ៉ាងតឹងរ៉ឹង សូមរក្សាអនាម័យគ្រប់ពេលវេលា។

ដើម្បីរំអិលម៉ាស៊ីនឱ្យទាន់ពេលវេលា។ ទីតាំងសកម្មនៃចានស្តង់ដារត្រូវបានបន្ថែមម្តងក្នុងមួយខែ។ ប្រសិនបើមានប្រេងរំអិលកំណត់ពេលវេលាពិនិត្យពែងបំបែក ប្រសិនបើមិនបានបំពេញបន្ថែមទាន់ពេលវេលា។

បីខែដើម្បីពិនិត្យមើលការពាក់ខ្សែក្រវាត់ synchronous នៅផ្នែកផ្សេងៗនៃម៉ាស៊ីន
