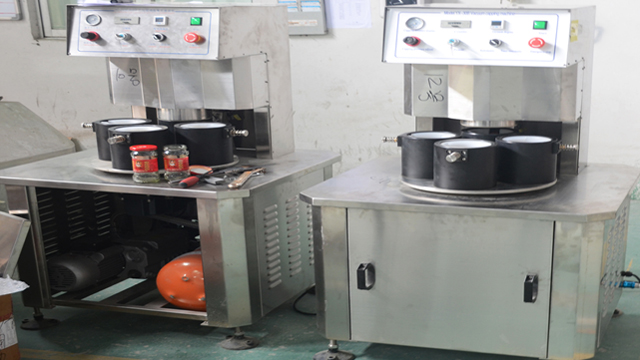

ពាងកែវ គ្រឿងម៉ាស៊ីនបូមធូលីពាក់កណ្តាលស្វ័យប្រវត្តិ ឧបករណ៍បិទជិតអាហារ

• ម៉ូដែល: ម៉ាស៊ីនបូមធូលី VK-SVC
• ការផ្គត់ផ្គង់ថាមពល: AC220V / 50-60Hz
• ល្បឿនកំណត់: 1200-1500bph
• ថាមពល៖ ≤1.3KW (រួមបញ្ចូលម៉ាស៊ីនបូមធូលី)
• អង្កត់ផ្ចិតនៃមួក: Φ30-Φ85mm, Φ85-Φ110mm
• កម្ពស់ដប: 50-180mm, 120-250mm
• អង្កត់ផ្ចិតដប: Φ30-Φ80mm Φ80-Φ150mm
• កម្រិត​នៃ​ការ​ខ្វះ​ចន្លោះ​: -0.08Mpa
• កម្លាំងបង្វិលជុំ: 5-25N.M
• ការប្រើប្រាស់ខ្យល់: 0.5m3 / 0.7Mpa
• ទំហំម៉ាស៊ីន: 750*7001350mm
• ទំងន់: 157 គីឡូក្រាម

មើលវីដេអូ

ម៉ាស៊ីន Capping ស៊េរីនេះត្រូវបានស្រាវជ្រាវ និងផលិតដោយខ្លួនយើងជាមួយនឹងបទពិសោធន៍ផលិតកម្មជាច្រើនឆ្នាំ។ គឺជាការបង្កើតដើមក្នុងស្រុក វាប្រើម៉ាស៊ីនបូមធូលីដើម្បីបូមធូលី កម្រិតទំនេរខ្ពស់ដែលអាចប្រើបាន កម្លាំងបង្វិលជុំ និងកម្រិតបូមធូលីអាចកំណត់តាមតម្រូវការដែលឆបគ្នាជាមួយនឹងរូបរាង និងទំហំផ្សេងៗនៃដបសម្រាប់បិទភ្ជាប់ ភាពឆបគ្នាខ្លាំង និងងាយស្រួលក្នុងការកែតម្រូវ។

សមាសធាតុ pneumatic និងអគ្គិសនីសំខាន់គឺមកពីម៉ាកល្បី ៗ របស់ពិភពលោក ដំណើរការមានស្ថេរភាព និងអាចទុកចិត្តបាន។

ត្រូវបានគេប្រើយ៉ាងទូលំទូលាយនៅក្នុងដបកែវដែលមានមួក tinplate បូមធូលីសម្រាប់អាហារ អាហារកំប៉ុង ភេសជ្ជៈ គ្រឿងក្រអូប ផលិតផលថែទាំសុខភាព និងឧស្សាហកម្មផ្សេងៗទៀត។

ប៉ារ៉ាម៉ែត្របច្ចេកទេសចម្បង

• ម៉ូដែល: ម៉ាស៊ីនបូមធូលី VK-SVC
• ការផ្គត់ផ្គង់ថាមពល: AC220V / 50-60Hz
• ល្បឿនកំណត់: 1200-1500bph
• ថាមពល៖ ≤1.3KW (រួមបញ្ចូលម៉ាស៊ីនបូមធូលី)
• អង្កត់ផ្ចិតនៃមួក: Φ30-Φ85mm, Φ85-Φ110mm
• កម្ពស់ដប: 50-180mm, 120-250mm
• អង្កត់ផ្ចិតដប: Φ30-Φ80mm Φ80-Φ150mm
• កម្រិត​នៃ​ការ​ខ្វះ​ចន្លោះ​: -0.08Mpa
• កម្លាំងបង្វិលជុំ: 5-25N.M
• ការប្រើប្រាស់ខ្យល់: 0.5m3 / 0.7Mpa
• ទំហំម៉ាស៊ីន: 750*7001350mm
• ទំងន់: 157 គីឡូក្រាម

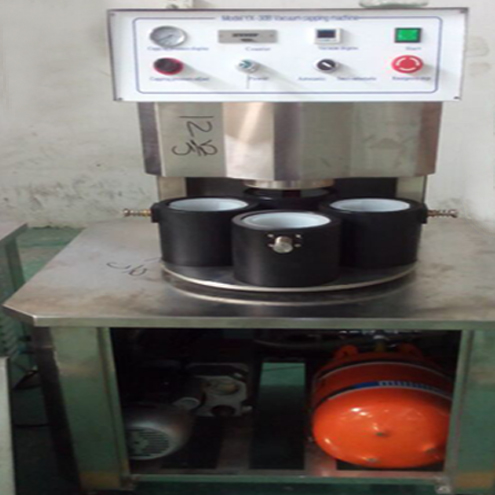

រចនាសម្ព័ន្ធ និងគោលការណ៍ការងារ

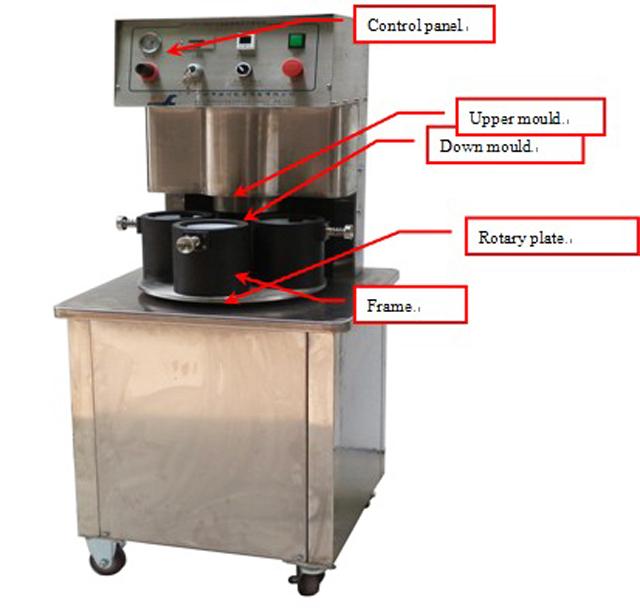

រូបភាពទី 1 ម៉ាស៊ីនបូមធូលី

គោលការណ៍ការងារ និងមុខងារ

ម៉ាស៊ីននេះមានស៊ុមម៉ាស៊ីន, ផ្សិតខាងលើចុះក្រោម, ប្រព័ន្ធទីតាំងបង្វិល, រចនាសម្ព័ន្ធគម្រប, ប្រព័ន្ធបូមធូលី, ប្រព័ន្ធគ្រប់គ្រងសម្ពាធ និងអគ្គិសនី។

ធ្វើការជា៖ ដាក់កញ្ចក់ជាមួយនឹងមួកចូលទៅក្នុងផ្សិតចុះក្រោម បន្ទាប់មកដាក់ផ្សិតចុះក្រោមទៅកណ្តាលនៃក្បាលមួកដោយដៃ។ បន្ទាប់មកម៉ាស៊ីននឹងបិទដោយស្វ័យប្រវត្តិដោយម៉ាស៊ីនបូមធូលី។

ម៉ាស៊ីននេះមានមុខងារដូចខាងក្រោមៈ

1. នៅពេលអ្នកដាក់ផ្សិតចុះក្រោមទៅកណ្តាលនៃក្បាល capping ម៉ាស៊ីននឹងបិទដោយស្វ័យប្រវត្តិដោយខ្វះចន្លោះ។
2. មុខងារសំណុំបូមធូលីទាបបំផុត៖ ប្រសិនបើម៉ាស៊ីនមិនអាចឈានដល់កម្រិតខ្វះចន្លោះដូចដែលបានកំណត់ពីមុនទេ ម៉ាស៊ីននឹងមិនដំណើរការសម្រាប់នីតិវិធីបន្ទាប់ទេ។
3. មុខងារកម្លាំងបង្វិលជុំ: ក្បាល capping ត្រូវបានផ្លាស់ទីដោយស៊ីឡាំងខ្យល់, និងអាចត្រូវបានលៃតម្រូវដោយសម្ពាធ;

រចនាសម្ព័ន្ធចម្បងនិងសមាសធាតុ

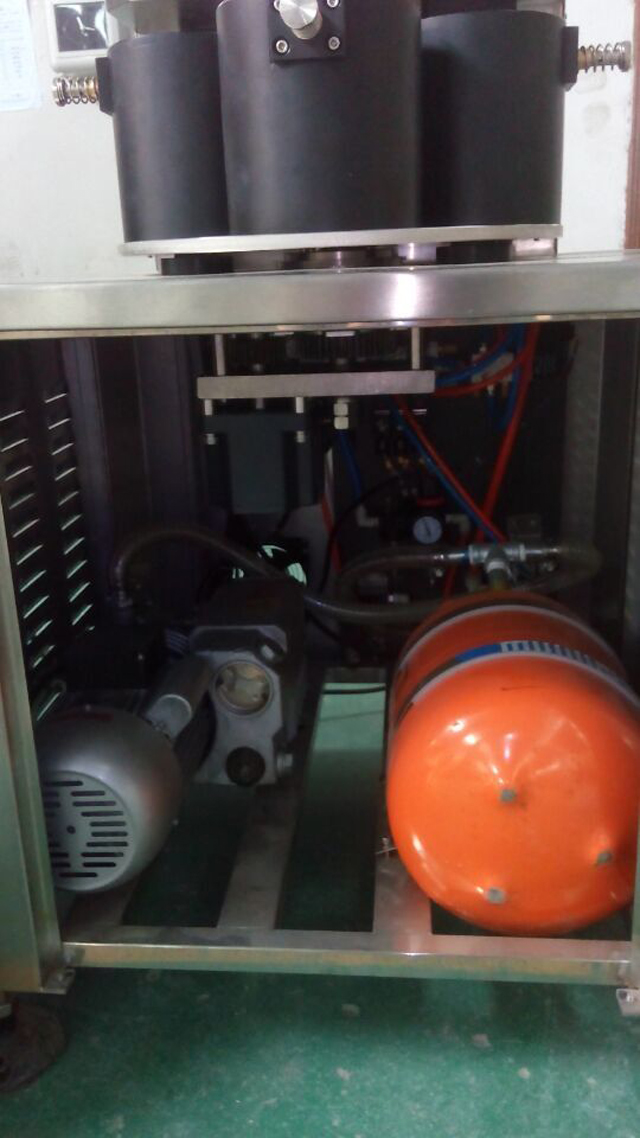

ម៉ាស៊ីនបូមធូលី និងធុងបូមធូលី៖

ម៉ាស៊ីនបូមធូលី និងធុងបូមធូលីត្រូវបានប្រើដើម្បីសម្រេចបាននូវមុខងារបូមធូលី ម៉ាស៊ីនបូមធូលីគួរតែនៅជាមួយប្រេងបូមធូលី ពាក់កណ្តាលនៃប្រេងបូមធូលីនៅខាងក្នុងគឺយល់ព្រម។ មិនត្រូវបានអនុញ្ញាតឱ្យប្រើម៉ាស៊ីនទេ ប្រសិនបើមិនមានប្រេងបូមធូលីនៅខាងក្នុង

សូមភ្ជាប់ម៉ាស៊ីនបូមធូលី និងធុងបូមធូលី ដូចរូបភាពខាងលើ និងផ្គត់ផ្គង់ថាមពល

រចនាសម្ព័ន្ធចានរ៉ូតារី

ចានបង្វិលនេះត្រូវបានផ្លាស់ទីដោយ 4 ជំហាន ដើម្បីធានាថាចាន rotary ត្រូវបានផ្លាស់ប្តូរជាលំដាប់ ចាន rotary នេះទទួលយកបន្ទះកកិតចំនួន 3 ដើម្បីផ្គត់ផ្គង់ភាពធន់ដើម្បីធានាឱ្យមានចលនាថេរ។ ត្រូវ​រក្សា​ម៉ាស៊ីន​ឱ្យ​ស្អាត​នៅពេល​ធ្វើការ ហើយ​បន្ទះ​កកិត​នឹង​ត្រូវ​ពាក់​បន្តិចម្តងៗ ពិនិត្យ​ឱ្យ​បាន​ទៀងទាត់ និង​ផ្លាស់ប្តូរ​ជា​ប្រចាំ។

បន្ទះបង្វិលត្រូវបានផ្លាស់ទីដោយម៉ូទ័រមេ នៅពេលដែលឧបករណ៍ចាប់សញ្ញាផ្លាស់ទីទៅជិតចាប់ផ្តើមប្តូរ និងទទួលបានសញ្ញា (ឧបករណ៍ចាប់សញ្ញា និងកុងតាក់ជិតគឺប្រហែល 2-3mm) ផ្សិតខាងលើផ្លាស់ទីទៅ capping នៅពេលដែលវាបិទ ម៉ូទ័រនៅតែដំណើរការ។ នៅពេលដែលឧបករណ៍ចាប់សញ្ញាផ្លាស់ទីទៅកន្លែងបិទជិតសុវត្ថិភាព និងទទួលបានសញ្ញា ម៉ូទ័រឈប់ដំណើរការ។

ឈុតទង់ដែងនឹងពាក់ពេលកំពុងធ្វើការ ត្រូវដាក់ខ្លាញ់លើវាឱ្យបានទៀងទាត់ ហើយផ្លាស់ប្តូរនៅពេលដែលវាខូច។ នៅពេលផ្លាស់ប្តូរអ្នកអាចឃើញរូបភាពទី 5

រចនាសម្ព័ន្ធគម្រប

គម្របក្បាល

ក្បាល capping ត្រូវបានផ្លាស់ទីដោយស៊ីឡាំងដើម្បីលើកនិងចុះក្រោមនៅពេលដែលក្បាល capping ចុះក្រោមដើម្បី capping និងឈានដល់កម្រិតខ្វះចន្លោះដូចដែលបានកំណត់ពីមុនក្បាល capping នឹងផ្លាស់ទីទៅនីតិវិធីបន្ទាប់។ កម្លាំងបង្វិលជុំអាចត្រូវបានកែតម្រូវដោយប៊ូតុងសម្ពាធបិទនៅលើផ្ទាំងបញ្ជា (ដូចដែលអ្នកឃើញនៅក្នុងផ្ទាំងបញ្ជា)

កៅស៊ូក្រហមនៅខាងក្នុងក្បាលស្រោម គឺជាផ្នែកដែលងាយស្រួលពាក់ ត្រូវពិនិត្យ និងផ្លាស់ប្តូរជាញឹកញាប់។ នៅពេលដាក់មួក ក្បាលមួកត្រូវដាក់យ៉ាងតឹងជាមួយមួក អ្នកអាចដាក់អ្វីមួយនៅខាងក្នុងផ្សិតចុះក្រោម ដើម្បីសម្រេចបានកម្ពស់ខុសៗគ្នា។ ប៉ុន្តែកម្ពស់មិនអាចខ្ពស់ពេកទេ ឬប្រសិនបើវាខ្ពស់ពេក អ្នកមិនអាចសម្រេចបាននូវមុខងារបូមធូលី ប៉ុន្តែប្រសិនបើវាមិនមានកម្ពស់គ្រប់គ្រាន់ទេនោះ វាមិនអាចបិទបានទេ។ ជាធម្មតាចម្ងាយសម្រាប់មួក និងផ្នែកខាងលើនៃផ្សិតចុះក្រោមគឺ 16mm-19mm

ឧបករណ៍ចុចដប

ឧបករណ៍ចុចដបគឺដើម្បីជួសជុលដបខណៈពេលបិទ, នៅពេលដែលចានបង្វិលនឹងទីតាំង, ស៊ីឡាំងចុចដបផ្លាស់ទីដើម្បីជួសជុលដបដើម្បីធានាបាននូវការបិទល្អ

ការដំឡើង

1. ម៉ាស៊ីនត្រូវតែស្ថិតនៅកន្លែងស្អាត និងមានសុវត្ថិភាព
2. ត្រូវប្រាកដថាមានកន្លែងឈប់សង្គ្រោះបន្ទាន់ (រូបភាពទី 5)
3. ការផ្គត់ផ្គង់ថាមពលដើម្បីត្រួតពិនិត្យ
4. ភ្ជាប់ម៉ាស៊ីនជាមួយនឹងបំពង់បង្ហូរឧស្ម័នទៅនឹងឧបករណ៍បំបែកប្រេង និងទឹក លៃតម្រូវសម្ពាធខ្យល់ដល់ 0.6Mpa
5. ភ្ជាប់ធុងបូមធូលីទៅនឹងម៉ាស៊ីន។ ត្រូវប្រាកដថាមិនមានការលេចធ្លាយឧស្ម័ន។

ប្រតិបត្តិការផ្ទាំងបញ្ជា

ផ្ទាំងបញ្ជាមានតារាងសម្ពាធ capping, ការលៃតម្រូវសម្ពាធ capping, បញ្ជរ, កុងតាក់ថាមពល, ការលៃតម្រូវសុញ្ញកាស និងការឈប់សង្គ្រោះបន្ទាន់។

1. ការលៃតម្រូវសម្ពាធ capping អាចត្រូវបានប្រើដើម្បីលៃតម្រូវកម្លាំងបង្វិល capping នៅពេលដែលវាស្របទ្រនិចនាឡិកា សម្ពាធកើនឡើង កម្លាំងបង្វិល capping កាន់តែខ្លាំង នៅពេលដែលវាច្រាសទ្រនិចនាឡិកា សម្ពាធថយចុះ កម្លាំងបង្វិល capping តូចជាង។
2. ការឈប់សង្គ្រោះបន្ទាន់ នៅពេលដែលមានអ្វីកើតឡើង សូមរុញកុងតាក់ឈប់សង្គ្រោះបន្ទាន់ នោះម៉ាស៊ីននឹងស្ថិតក្នុងស្ថានភាពសុវត្ថិភាព
3. បញ្ជរគឺរាប់ចំនួនកែវដែលអ្នកបានផលិត ប្រសិនបើអ្នកដាក់ប៊ូតុងកំណត់ឡើងវិញ នោះបញ្ជរនឹងរាប់ជាសូន្យ។
4. ប្រសិនបើ​ត្រូវ​ការ​កែ​តម្រូវ​កម្រិត​សុញ្ញ​កាស សូម​រុញ​អក្សរ “M” ក្នុង​តារាង​ដែល​បាន​កែតម្រូវ​ដោយ​ខ្វះចន្លោះ ហើយ​វា​នឹង​បង្ហាញ “St1” រុញ “︽” “︾” ដើម្បី​កែតម្រូវ។
5. ឧបករណ៍បំបែកប្រេង និងទឹក និងសម្ពាធ និងការលៃតម្រូវ (រូបភាព 10)

ឧបករណ៍បំបែកប្រេង និងទឹក មានសន្ទះគ្រប់គ្រងដៃ ការលៃតម្រូវសម្ពាធ តារាងសម្ពាធខ្យល់ ការលៃតម្រូវប្រេង តម្រងខ្យល់ និងប្រេងរំអិល

សន្ទះគ្រប់គ្រងដៃគឺដើម្បីបើក និងបិទការផ្គត់ផ្គង់ខ្យល់ទាំងមូលរបស់ម៉ាស៊ីន

ការលៃតម្រូវសម្ពាធគឺដើម្បីផ្គត់ផ្គង់សម្ពាធទៅម៉ាស៊ីននៅពេលដែលវាតាមទ្រនិចនាឡិកាសម្ពាធកើនឡើងនៅពេលដែលវាច្រាសទ្រនិចនាឡិកាសម្ពាធថយចុះ។

តារាងសម្ពាធខ្យល់គឺដើម្បីបង្ហាញសម្ពាធការងាររបស់ម៉ាស៊ីន

ការ​កែ​ប្រេង​គឺ​ផ្គត់ផ្គង់​ប្រេង​ដល់​ម៉ាស៊ីន ពេល​ត្រូវ​តាម​ទ្រនិច​នាឡិកា ប្រេង​ថយ​ចុះ ពេល​ច្រាស​ទ្រនិច​នាឡិកា ប្រេង​កើន

តម្រងខ្យល់គឺដើម្បីយកទឹកនៃខ្យល់បង្ហាប់ចេញ នៅពេលដែលសម្ពាធនៃប្រេង និងឧបករណ៍បំបែកទឹកគឺសូន្យ តម្រងខ្យល់នឹងដកទឹកដោយស្វ័យប្រវត្តិ។

ប្រេងរំអិលគឺដើម្បីផ្គត់ផ្គង់ប្រេងសម្រាប់ម៉ាស៊ីន ដំបូងត្រូវបិទការផ្គត់ផ្គង់ខ្យល់ ហើយដាក់ប្រេងខ្លះចូលទៅក្នុងប្រេងរំអិលប្រហែល 2-3 ខែក្នុងមួយលើក។

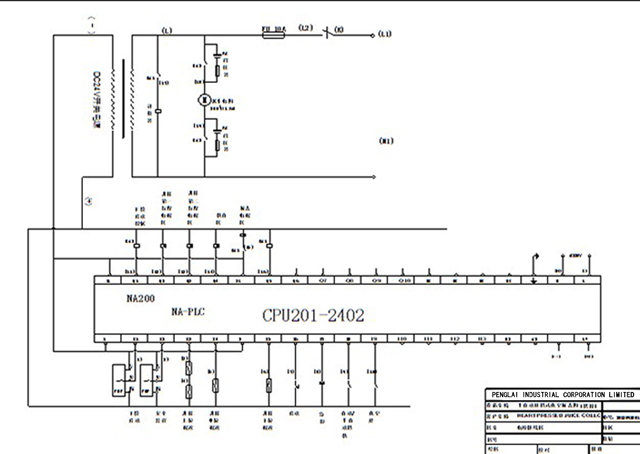

គំនូរអគ្គិសនីសម្រាប់ម៉ាស៊ីនបូមធូលី

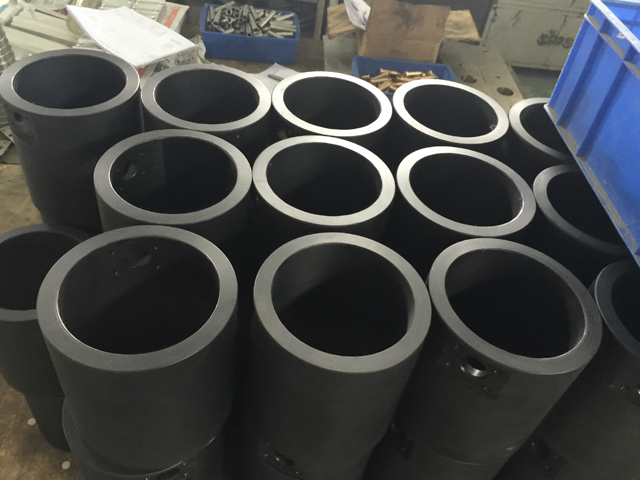

គ្រឿងបន្លាស់សម្រាប់ផ្សិតដែលមានទំហំខុសៗគ្នានៃពាង/ដប
