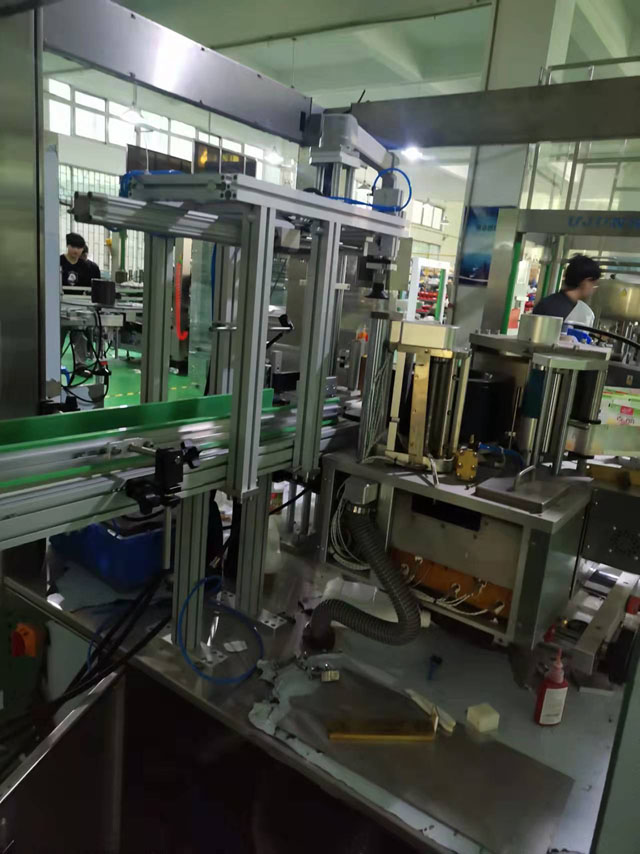

ឧបករណ៍ដាក់ស្លាកកាវក្តៅរលាយ ស្ថានីយ៍តែមួយដោយស្វ័យប្រវត្តិ

• ម៉ូដែល៖ VK-HMGL-S
• ថាមពល: បីដំណាក់កាល 380V 50 Hz 3000W
• ប្រវែង៖ ៣៦៥០ ម។
• ទទឹងឧបករណ៍៖ ១៤៥០ ម។
• ល្បឿនខ្សែបញ្ជូន: 20m/min (ល្បឿនបន្ទាត់បញ្ជូនអាចត្រូវបានកែតម្រូវតាមលក្ខខណ្ឌផលិតកម្មជាក់ស្តែង)
• វិធីសាស្រ្តលៃតម្រូវល្បឿន៖ ការលៃតម្រូវល្បឿនតាមផ្នែក
• ល្បឿនចែកចាយស្លាកអតិបរមា: 60 m/min ល្បឿនដាក់ស្លាកអតិបរមា: 20pcs/min
• ភាពត្រឹមត្រូវនៃការដាក់ស្លាក៖ ± 1mm (ទាមទារកំហុសទំហំដបរបស់អតិថិជនក្នុង ±0.3mm)

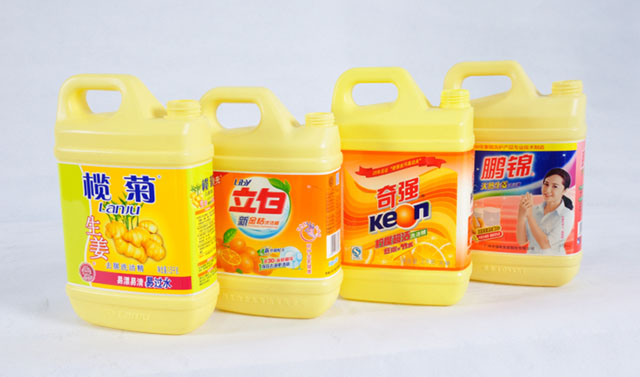

• ទំហំផលិតផល៖ ដបការ៉េ
• ទទឹងស្លាកអតិបរមា៖ ១៦០ ម។
• ប្រវែងស្លាកអតិបរមា៖ ៦០០ ម។
• អង្កត់ផ្ចិតស្លាកអតិបរមា: 600 mm អង្កត់ផ្ចិតស្នូលក្រដាស: 152mm
• ទំងន់ម៉ាស៊ីនទាំងមូល: ប្រហែល 1200 Kg

មើលវីដេអូ

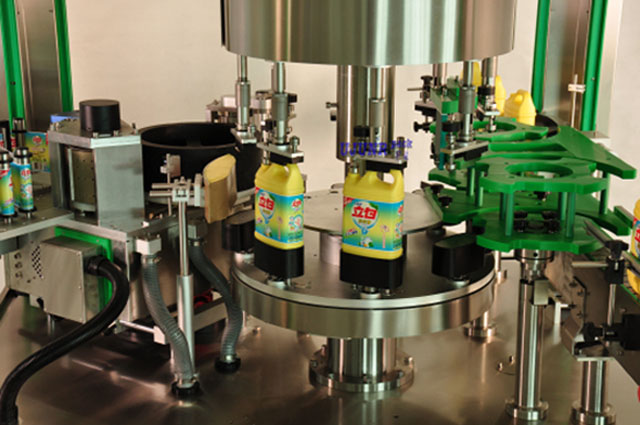

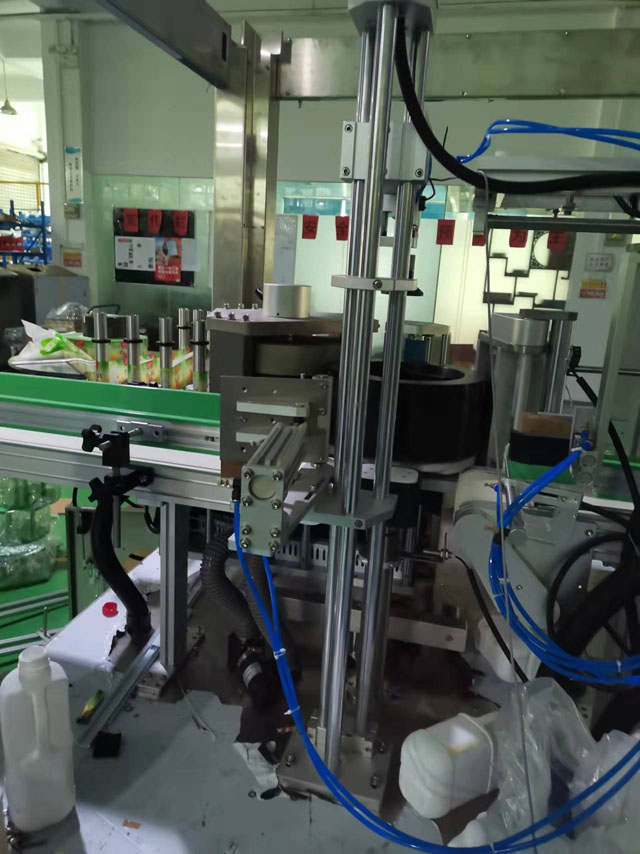

នេះគឺជាម៉ាស៊ីនបិទស្លាក OPP ស្អិតជាប់ក្តៅបន្តបន្ទាប់ថ្មី។ វាអាចលៃតម្រូវការបញ្ជូនចូលនិងចេញដោយស្វ័យប្រវត្តិនៃកុងតឺន័រ; ធុងដែលត្រូវបានបំបែកដោយវីសបំបែកដបហើយរក្សាទុកនៅចម្ងាយយោងទៅតាមគម្លាតនៃកង់ផ្កាយត្រូវបានផ្ទេរទៅតុកុងតឺន័រ។ បន្ទាប់ពីកុងតឺន័រត្រូវបានជួសជុលដោយយន្តការចុចដប និងកៅអីផ្សិតរបស់ធុង ធុងចាប់ផ្តើមបង្វិលក្នុងល្បឿនជាក់លាក់មួយ ហើយដបត្រូវបានដាក់ដោយមេកានិចជាមុនក្នុងអំឡុងពេលបង្វិលផលិតផល។ ស្លាកត្រូវបានដាក់ស្លាកនៅក្នុងទីតាំងជាក់លាក់មួយ។

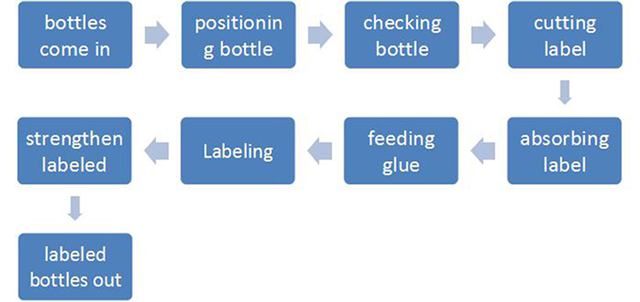

ដំណើរការប្រតិបត្តិការនៃឧបករណ៍ស្លាកសញ្ញាកាវក្តៅរលាយ៖

នៅពេលដែលកុងតឺន័រឈានដល់ទីតាំងរាវរកភ្នែកអគ្គិសនី កុំព្យូទ័រគ្រប់គ្រងប្រព័ន្ធបញ្ជូនស្លាកដើម្បីបញ្ជូនស្លាក។ នៅពេលដែលសកម្មភាពចែកចាយស្លាកត្រូវបានបញ្ចប់ ឧបករណ៍កាត់ល្បឿនលឿននឹងកាត់ស្លាកមួយ។ ភាពត្រឹមត្រូវ និងស្ថេរភាពនៃការដាក់ស្លាកត្រូវបានធានាដោយជំនួយពីម៉ូទ័រ servo ល្បឿនខ្ពស់ Sanyo តូចនិចលភាពតូច។

ស្លាកដែលកាត់ត្រូវបានបញ្ជូនទៅប្រព័ន្ធស្អិតដែលអនុវត្តកាវបិទទាំងគែមខាងមុខ និងខាងក្រោមនៃស្លាក។ វិធីសាស្ត្រស្អិតនេះប្រើប្រាស់តិចបំផុតនៃសារធាតុស្អិតក្តៅ។

នៅពេលដែលផ្លាកដែលស្អិតជាប់ត្រូវបានផ្ទេរទៅទីតាំងដាក់ស្លាក ស្លាកអាចត្រូវបានប្រកាន់ខ្ជាប់យ៉ាងត្រឹមត្រូវ និងមានប្រសិទ្ធភាពចំពោះធុង។ ដោយសារកុងតឺន័រស្ថិតក្នុងស្ថានភាពបង្វិលកំឡុងពេលដំណើរការផ្ទេរ ស្លាកអាចដាក់ជាប់នឹងធុងដោយរលូន និងតឹង។ បន្ទះ adhesive នៅចុងបញ្ចប់នៃទំហំអាចបង្កើតជាផ្លាកផ្លាកសញ្ញាល្អ ដោយបញ្ចប់ដំណើរការដាក់ស្លាក។

ផ្នែកសំខាន់

A: ម្ចាស់ផ្ទះ

• ប្រព័ន្ធ Sanyo Servo
• ប្រព័ន្ធដ្រាយ Sanyo Servo
• FLEXEM 7 អ៊ីញ HMI
• ឧបករណ៍ចាប់សញ្ញាស្លាកពណ៌ Pansonic គុណភាពបង្ហាញខ្ពស់។
• ការបិទភ្ជាប់កម្រិតច្បាស់ Pansonic និងឧបករណ៍ចាប់សញ្ញារកឃើញដែលបាត់
• កុងតាក់ឧបករណ៍ចាប់សញ្ញារកឃើញផលិតផល Pansonic
• ឧបករណ៍ចាប់សញ្ញាសម្ពាធ Pansonic

ខ៖ ផ្នែកមេកានិច

• យន្តការបញ្ជូន: 90W Taiwan Chenggang Motor
• ខ្សែក្រវ៉ាត់ដឹកជញ្ជូន៖ ខ្សែក្រវ៉ាត់ដឹកជញ្ជូនផ្អែកលើខ្សែភាពយន្តឧស្សាហកម្ម
• ម៉ូទ័រចម្បង៖ ម៉ូទ័រ BOEM AC របស់អ៊ីតាលី 1500W (ជាមួយឧបករណ៍កាត់បន្ថយដើម BOEM)
• យន្តការបំបែកដប៖ យន្តការបំបែកដបស៊ីឡាំងគ្មានដំបង
• យន្តការកំណត់ទីតាំង៖ ការកំណត់ទីតាំង និងការដាក់ស្លាករបស់ម៉ូទ័រជំហាន
• យន្តការដាក់ស្លាក៖ ម៉ូទ័រ stepper ជំរុញដប និងធ្វើស្លាកសញ្ញាកំឡុងពេលបង្វិល
• យន្តការផ្តល់ស្លាក: ប្រព័ន្ធបញ្ជូនខ្សែភាពយន្ត servo យូជុន (ដ្រាយម៉ូទ័រ servo ល្បឿនលឿន)
• យន្តការចុច៖ ការដំឡើងជក់
• យន្តការមគ្គុទ្ទេសក៍ដប៖ ផ្លូវដែកមគ្គុទ្ទេសក៍ទម្រង់ជាមួយនឹងការលៃតម្រូវកូអរដោណេពីរ
• ប្រព័ន្ធផ្គត់ផ្គង់កាវ៖ ប្រព័ន្ធផ្គត់ផ្គង់កាវរលាយក្តៅឯកទេស Yujun (ប្រព័ន្ធគ្រប់គ្រង Siemens របស់អាល្លឺម៉ង់) ដើម្បីធានាបាននូវភាពត្រឹមត្រូវ និងឯកសណ្ឋាននៃកម្មវិធីកាវ។

Hot Melt Labels Applicator Equipment ការការពារសុវត្ថិភាព៖

• ការការពារសុវត្ថិភាព៖ បិទទ្វារការពារ។
• ការជូនដំណឹងអំពីការខ្វះខាតស្លាក៖ កំណត់សំឡេងរោទិ៍នៅពេលដែលស្លាកកំពុងអស់ ដើម្បីរំលឹកប្រតិបត្តិករឱ្យជំនួសស្លាក
• ការជូនដំណឹងអំពីការខ្វះខាតដប៖ នៅពេលដែលមានការខ្វះខាតដប បរិក្ខារនឹងឈប់ ហើយជូនដំណឹង។ នៅ​ពេល​មាន​ដប វា​នឹង​បន្ត​ផលិត​ដោយ​ស្វ័យ​ប្រវត្តិ ដែល​ងាយស្រួល​សម្រាប់​ការ​ផលិត​តាម​អ៊ីនធឺណិត

ការដាក់ស្លាកការជូនដំណឹងដែលបាត់

• ការរកឃើញសម្ពាធខ្យល់៖ នៅពេលដែលសម្ពាធខ្យល់មិនបំពេញតាមតម្រូវការផលិតកម្ម ឧបករណ៍នឹងបិទដោយស្វ័យប្រវត្តិ។
• ការរកឃើញសុញ្ញកាស៖ នៅពេលដែលម៉ាស៊ីនបូមធូលីមិនបំពេញតម្រូវការផលិតកម្ម ឧបករណ៍នឹងបិទដោយស្វ័យប្រវត្តិ។
• ការរកឃើញសីតុណ្ហភាព៖ នៅពេលដែលសីតុណ្ហភាពនៃសារធាតុស្អិតរលាយក្តៅមិនបំពេញតាមតម្រូវការផលិតកម្ម ឧបករណ៍នឹងបិទដោយស្វ័យប្រវត្តិ។

ប៉ារ៉ាម៉ែត្របច្ចេកទេស

• ម៉ូដែល៖ VK-HMGL-S
• ថាមពល: បីដំណាក់កាល 380V 50 Hz 3000W
• ប្រវែង៖ ៣៦៥០ ម។
• ទទឹងឧបករណ៍៖ ១៤៥០ ម។
• ល្បឿនខ្សែបញ្ជូន: 20m/min (ល្បឿនបន្ទាត់បញ្ជូនអាចត្រូវបានកែតម្រូវតាមលក្ខខណ្ឌផលិតកម្មជាក់ស្តែង)
• វិធីសាស្រ្តលៃតម្រូវល្បឿន៖ ការលៃតម្រូវល្បឿនតាមផ្នែក
• ល្បឿនចែកចាយស្លាកអតិបរមា: 60 m/min ល្បឿនដាក់ស្លាកអតិបរមា: 20pcs/min
• ភាពត្រឹមត្រូវនៃការដាក់ស្លាក៖ ± 1mm (ទាមទារកំហុសទំហំដបរបស់អតិថិជនក្នុង ±0.3mm)
• ទំហំផលិតផល៖ ដបការ៉េ
• ទទឹងស្លាកអតិបរមា៖ ១៦០ ម។
• ប្រវែងស្លាកអតិបរមា៖ ៦០០ ម។
• អង្កត់ផ្ចិតស្លាកអតិបរមា: 600 mm អង្កត់ផ្ចិតស្នូលក្រដាស: 152mm
• ទំងន់ម៉ាស៊ីនទាំងមូល: ប្រហែល 1200 Kg

ចំណាំ៖

• ថាមពល: 14Kw
• ការប្រើប្រាស់ឧស្ម័ន: 6Kg, 8L / នាទី;
• វ៉ុលផ្គត់ផ្គង់ថាមពល: បីដំណាក់កាល 380V
• សមត្ថភាពផលិត: 1200 ដប / ម៉ោង។

ព័ត៌មានលម្អិត

តារាងខាងក្រោមគឺជាបញ្ជីលម្អិតនៃសមាសធាតុអគ្គិសនីសំខាន់ៗនៃឧបករណ៍ដាក់ស្លាកសញ្ញាស្អិតក្តៅនីមួយៗ។

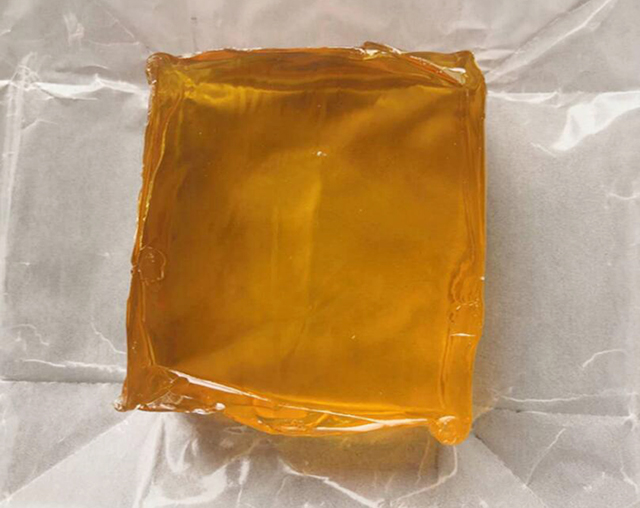

តើអ្វីជាសារធាតុស្អិតដែលរលាយក្តៅ?

សារធាតុស្អិតក្តៅ (HMA) ដែលគេស្គាល់ថាជាកាវក្តៅ គឺជាទម្រង់នៃសារធាតុស្អិតដែលដាក់លក់ជាទូទៅថាជាបន្ទះស្អិតរាងស៊ីឡាំងដែលមានអង្កត់ផ្ចិតផ្សេងៗគ្នាដែលត្រូវបានរចនាឡើងដើម្បីអនុវត្តដោយប្រើកាំភ្លើងកាវក្តៅ។ កាំភ្លើងប្រើធាតុកំដៅបន្តបន្ទាប់ដើម្បីរលាយកាវផ្លាស្ទិច ដែលអ្នកប្រើប្រាស់រុញតាមកាំភ្លើងដោយយន្តការកេះមេកានិចនៅលើកាំភ្លើង ឬដោយសំពាធម្រាមដៃផ្ទាល់។ កាវ​ដែល​ច្របាច់​ចេញ​ពី​ក្បាល​ម៉ាស៊ីន​ដែល​មាន​កំដៅ​ដំបូង​គឺ​ក្តៅ​ល្មម​នឹង​ឆេះ ហើយ​ថែមទាំង​មាន​ស្បែក​ពងបែក​ទៀតផង។ កាវ​ស្អិត​ពេល​ក្តៅ ហើយ​រឹង​ក្នុង​រយៈពេល​ពី​បី​វិនាទី​ទៅ​មួយ​នាទី។ សារធាតុស្អិតដែលរលាយក្តៅក៏អាចត្រូវបានអនុវត្តដោយការជ្រលក់ ឬបាញ់ថ្នាំ ហើយមានប្រជាប្រិយភាពពីអ្នកចូលចិត្ត និងជាងសិប្បកម្ម ទាំងការបិទភ្ជាប់ និងជាជម្រើសមិនថ្លៃសម្រាប់ការចាក់ជ័រ។

នៅក្នុងការប្រើប្រាស់ឧស្សាហកម្ម សារធាតុស្អិតដែលរលាយក្តៅផ្តល់នូវគុណសម្បត្តិជាច្រើនលើសារធាតុ adhesive ដែលមានមូលដ្ឋានលើសារធាតុរំលាយ។ សមាសធាតុសរីរាង្គងាយនឹងបង្កជាហេតុត្រូវបានកាត់បន្ថយ ឬលុបបំបាត់ ហើយជំហានស្ងួត ឬព្យាបាលត្រូវបានលុបចោល។ សារធាតុ adhesion រលាយក្តៅមានអាយុកាលយូរ ហើយជាធម្មតាអាចត្រូវបានគេបោះចោលដោយគ្មានការប្រុងប្រយ័ត្នពិសេស។ គុណវិបត្តិមួយចំនួនទាក់ទងនឹងការផ្ទុកកំដៅនៃស្រទាប់ខាងក្រោម ការកំណត់ការប្រើប្រាស់ស្រទាប់ខាងក្រោមមិនងាយនឹងសីតុណ្ហភាពខ្ពស់ និងការបាត់បង់កម្លាំងនៃចំណងនៅសីតុណ្ហភាពខ្ពស់ រហូតដល់ការរលាយពេញលេញនៃសារធាតុស្អិត។ នេះអាចត្រូវបានកាត់បន្ថយដោយប្រើ adhesive ប្រតិកម្មដែលបន្ទាប់ពីការធ្វើឱ្យរឹងមាំឆ្លងកាត់ការព្យាបាលបន្ថែមទៀតឧទាហរណ៍ដោយសំណើម (ឧទាហរណ៍ urethanes ប្រតិកម្មនិងស៊ីលីកូន) ឬត្រូវបានព្យាបាលដោយកាំរស្មីអ៊ុលត្រាវីយូឡេ។ HMAs មួយចំនួនប្រហែលជាមិនធន់នឹងការវាយប្រហារគីមី និងអាកាសធាតុទេ។ HMAs មិនបាត់បង់កម្រាស់កំឡុងពេលរឹង; សារធាតុស្អិតដែលមានសារធាតុរំលាយអាចបាត់បង់រហូតដល់ 50-70% នៃកម្រាស់ស្រទាប់កំឡុងពេលស្ងួត។

កម្មវិធី HMA

សារធាតុ adhesive រលាយក្តៅមានច្រើនដូចដែលវាមានលក្ខណៈចម្រុះ។ ជាទូទៅ ការរលាយក្តៅត្រូវបានអនុវត្តដោយ extruding, rolling ឬ spraying, ហើយ viscosity ខ្ពស់រលាយធ្វើឱ្យពួកវាល្អសម្រាប់ស្រទាប់ខាងក្រោម porous និង permeable ។ HMA មានសមត្ថភាពភ្ជាប់អារេនៃស្រទាប់ខាងក្រោមផ្សេងៗគ្នា រួមមានៈ កៅស៊ូ សេរ៉ាមិច លោហធាតុ ប្លាស្ទិក កញ្ចក់ និងឈើ។

សព្វថ្ងៃនេះ HMA (សារធាតុស្អិតរលាយក្តៅ) មាននៅក្នុងប្រភេទផ្សេងៗគ្នា ដែលអនុញ្ញាតឱ្យប្រើប្រាស់ក្នុងកម្មវិធីយ៉ាងទូលំទូលាយនៅទូទាំងឧស្សាហកម្មមួយចំនួន។ សម្រាប់ការប្រើប្រាស់ជាមួយចំណង់ចំណូលចិត្ត ឬគម្រោងសិប្បកម្ម ដូចជាការផ្គុំ ឬជួសជុលយន្តហោះគំរូ Foam បញ្ជាពីចម្ងាយ និងការរៀបចំផ្កាសិប្បនិម្មិត ដំបងរលាយក្តៅ និងកាំភ្លើងកាវរលាយក្តៅ ត្រូវបានប្រើក្នុងការអនុវត្តសារធាតុស្អិត។ សម្រាប់ប្រើប្រាស់ក្នុងដំណើរការឧស្សាហកម្ម សារធាតុ adhesive ត្រូវបានផ្គត់ផ្គង់ក្នុងបន្ទះឈើធំជាង និងកាំភ្លើងកាវជាមួយនឹងអត្រារលាយខ្ពស់ជាង។ ក្រៅពីដំបងរលាយក្តៅ HMA អាចត្រូវបានចែកចាយក្នុងទម្រង់ផ្សេងទៀតដូចជាដុំដែករលាយឬថាមពលសម្រាប់ដំណើរការរលាយភាគច្រើន។ កម្មវិធីធំនៃ HMA ជាប្រពៃណីប្រើប្រព័ន្ធ pneumatic ដើម្បីផ្គត់ផ្គង់ adhesive ។

ឧទាហរណ៍នៃឧស្សាហកម្មដែល HMA ត្រូវបានប្រើរួមមាន:

• ការបិទប្រអប់ប្រសព្វ និងប្រអប់ក្រដាសកាតុងធ្វើកេសក្នុងឧស្សាហកម្មវេចខ្ចប់។
• ការបិទភ្ជាប់ឆ្អឹងខ្នងនៅក្នុងឧស្សាហកម្មចងសៀវភៅ
• ការរុំទម្រង់ ការផ្គុំផលិតផល និងការលាបស្រទាប់ក្នុងឧស្សាហកម្មឈើ
• ក្រណាត់កន្ទបទារកដែលអាចចោលបានត្រូវបានសាងសង់ឡើងតាមរយៈការប្រើប្រាស់ HMA ដោយភ្ជាប់សម្ភារៈមិនមែនត្បាញទៅទាំងក្រដាស់ខាងក្រោយ និងក្រណាត់យឺត។
• ក្រុមហ៊ុនផលិតឧបករណ៍អេឡិចត្រូនិកជាច្រើនក៏អាចប្រើ HMA ដើម្បីភ្ជាប់ផ្នែក និងខ្សែ ឬដើម្បីការពារ អ៊ីសូឡង់ និងការពារសមាសធាតុរបស់ឧបករណ៍។
