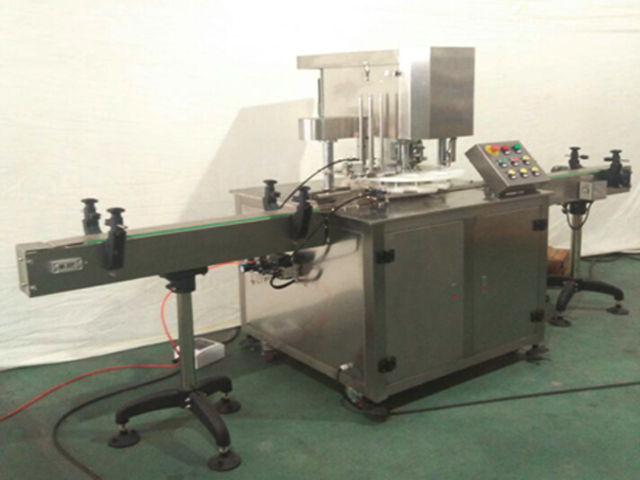

ម៉ាស៊ីនផ្សាភ្ជាប់កំប៉ុងអាលុយមីញ៉ូមដែកលីនេអ៊ែរដោយស្វ័យប្រវត្តិ

សម្ភារៈ: ដែកអ៊ីណុក
ក្បាលគ្រាប់៖ ១
ចំនួនកំប៉ុងបិទជិត៖ មួយ។
ល្បឿននៃការផ្សាភ្ជាប់: 25-30 ក្នុងមួយនាទី
កម្ពស់នៃការផ្សាភ្ជាប់: 40-200mm
អង្កត់ផ្ចិតនៃដបដែលមាន: 35-100mm
សម្ពាធការងារ៖ Ac220v 50/60hz (Ac380v 50/60hz)
ថាមពល: 1.1kw
ទំងន់: 500 គីឡូក្រាម
ទំហំ៖ ៣០០០ * ៩០០ * ១៧០០ ម។
ប្រភពខ្យល់៖ 0.5mpa

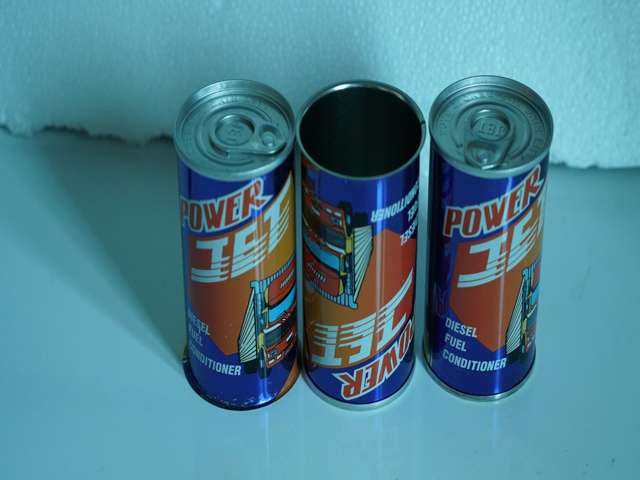

ផលិតផលនេះអនុវត្តជាចម្បងលើការវេចខ្ចប់បិទជិតនៃកំប៉ុងជុំជាមួយនឹងផ្លាស្ទិច PET ដែក អាលុយមីញ៉ូម ក្រដាស និងគុណភាពផ្សេងទៀត វាមានការរចនាកម្រិតខ្ពស់ និងរចនាសម្ព័ន្ធសមហេតុផលដែលអាចដំណើរការបានយ៉ាងងាយស្រួល ដើម្បីជាឧបករណ៍វេចខ្ចប់ចាំបាច់ និងល្អសម្រាប់អាហារ។ ឱសថ តែ វិស្វកម្មគីមី និងឧស្សាហកម្មផ្សេងៗទៀត។

តួសំខាន់នៃផលិតផលនេះទទួលយកសម្ភារៈអ៊ីណុកទាំងអស់ ជាមួយនឹងរូបរាងសាមញ្ញ និងស្រស់ស្អាត និងអនុលោមតាមតម្រូវការការរចនានៃនាយកដ្ឋានផលិតកម្មស្តង់ដារភាគច្រើន។

ផលិតផលនេះទទួលយកប្រភពថាមពលតែមួយ ឬបីដំណាក់កាល ដោយថាមពលរបស់វាឈានដល់ 1.1kw ផ្នែក និងសមាសធាតុផ្សេងៗរបស់វានៅក្រោមម៉ាស៊ីនដ៏ជាក់លាក់ បច្ចេកវិជ្ជាផលិត និងផ្សេងៗទៀតបានធ្វើឱ្យទឹកភ្លៀង និងបន្តកែលម្អតាមរយៈបទពិសោធន៍អតិថិជនយូរអង្វែងរបស់ក្រុមហ៊ុនរបស់យើង និង ផ្នែកសំខាន់ទទួលយកការរចនាតែមួយគត់ជាមួយនឹងកម្លាំងខ្ពស់ សំលេងរំខានទាប និងដំណើរការបិទជិតល្អ។

ផលិតផលនេះទាំងអស់អនុលោមតាមបទប្បញ្ញត្តិនៃស្តង់ដារជាតិស្តង់ដារនាយកដ្ឋាននិងស្តង់ដារសហគ្រាសហើយចាកចេញពីរោងចក្របន្ទាប់ពីឆ្លងកាត់ការត្រួតពិនិត្យយ៉ាងតឹងរ៉ឹងនិងការធ្វើតេស្ត។

វាគឺជាការរចនាខ្សែសង្វាក់ផលិតកម្មដោយស្វ័យប្រវត្តិពេញលេញ ដែលអាចបង្កើតជាខ្សែផលិតកម្មជាមួយនឹងប្រព័ន្ធបំពេញ ប្រព័ន្ធថ្លឹង និងបំពេញ ឬប្រព័ន្ធដាក់ស្លាក។

លក្ខណៈបច្ចេកទេសនៃការអនុវត្ត

1. កង់ផ្សាភ្ជាប់ទាំងបួនត្រូវបានអនុម័តសម្រាប់ការផ្សាភ្ជាប់ ដែលក្នុងនោះមានកាំបិតចំនួន 2 សម្រាប់ដេរភ្ជាប់ និងពីរផ្សេងទៀតសម្រាប់ការចុចទទេ ជាមួយនឹងគោលការណ៍សាមញ្ញ និងការលៃតម្រូវងាយស្រួល។

2. ការរចនាមេកានិចនៃជំនាន់ចុងក្រោយបំផុតត្រូវបានអនុម័ត តួកំប៉ុងនឹងមិនបង្វិលក្នុងដំណើរការនៃការផ្សាភ្ជាប់ទេ កាំបិតផ្សាភ្ជាប់នឹងបង្វិលដើម្បីបញ្ចប់ការផ្សាភ្ជាប់ ដែលមានភាពជឿជាក់ និងសុវត្ថិភាព និងសមរម្យសម្រាប់ការផ្សាភ្ជាប់នៃផលិតផលដែលផុយស្រួយ និង ផលិតផលរាវ;

3. ប្រតិបត្ដិការនៃកាំបិត hobbing និងការលើកនៃនៅសល់កាំបិតត្រូវបានគ្រប់គ្រងដោយ cam មេកានិច, ជាមួយនឹងប្រតិបត្តិការមានស្ថេរភាពនិងអាចជឿទុកចិត្តបាន។

4. កាំបិតស្នប់ទទួលយកការផលិតពីដែកអ៊ីណុក 304 ជាមួយនឹងសេវាកម្មប្រើប្រាស់បានយូរ និងដំណើរការបិទជិតល្អ។

5. ចំណុចប្រទាក់ប្រតិបត្តិការគឺសាមញ្ញណាស់ដើម្បីជួយសម្រួលដល់ប្រតិបត្តិការ។

លក្ខណៈពិសេសចម្បង

1. វាគឺជាសំបកកំប៉ុងនៃជំនាន់ចុងក្រោយបង្អស់ ដែលមានមុខងារសំខាន់បំផុតរបស់វា ដែលតួកំប៉ុងមិនបង្វិលនៅពេលផ្សាភ្ជាប់ ដើម្បីជៀសវាងផលិតផលនៅក្នុងកំប៉ុងអាចផ្លាស់ទីលំនៅ និងធ្លាក់ចេញ។

2. ចំណុចប្រទាក់ប្រតិបត្តិការគឺសាមញ្ញជាមួយនឹងការរចនាសមហេតុផល;

3. វាមានភាពជាក់លាក់ម៉ាស៊ីនខ្ពស់ ហើយតួសំខាន់ទទួលយកការផលិតដែកអ៊ីណុកទាំងអស់ ដោយអនុលោមតាមតម្រូវការរចនានៃនាយកដ្ឋានផលិតកម្ម។

4. វាអាចបង្កើតបាននូវខ្សែសង្វាក់ផលិតកម្មជាមួយនឹងការបំពេញ ការដាក់ស្លាក ឧបករណ៍បាញ់កូដ និងផ្សេងៗទៀត ដោយមានប្រសិទ្ធភាពផលិតកម្មខ្ពស់។

5. វាអាចរកឃើញគម្របទាបដោយស្វ័យប្រវត្តិ ហើយការរចនាការគ្រប់គ្រងសៀគ្វីគឺសមហេតុផល។

6. គ្រប់ផ្នែក និងគ្រឿងបន្លាស់ គ្រឿងអគ្គិសនី និងផលិតផលផ្សេងទៀត ទទួលយកផលិតផលពីរោងចក្រក្នុងស្រុកដ៏ល្បីល្បាញ ជាមួយនឹងគុណភាពដែលអាចទុកចិត្តបាន និងមានស្ថេរភាព។

ប៉ារ៉ាម៉ែត្របច្ចេកទេស

សម្ភារៈ: ដែកអ៊ីណុក
ក្បាលគ្រាប់៖ ១
ចំនួនកំប៉ុងបិទជិត: មួយ។
ល្បឿននៃការផ្សាភ្ជាប់: 25-30 ក្នុងមួយនាទី
កម្ពស់នៃការផ្សាភ្ជាប់: 40-200mm
អង្កត់ផ្ចិតនៃដបដែលមាន: 35-100mm
សម្ពាធការងារ៖ AC220V 50/60Hz (AC380V 50/60Hz)
ថាមពល: 1.1KW
ទំងន់: 500KG
ទំហំ៖ ៣០០០ * ៩០០ * ១៧០០ ម។

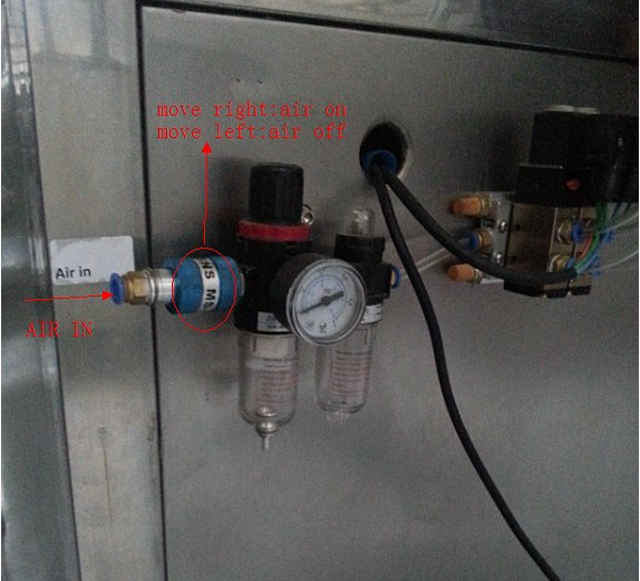

ប្រភពខ្យល់៖ ០.៥ MPa

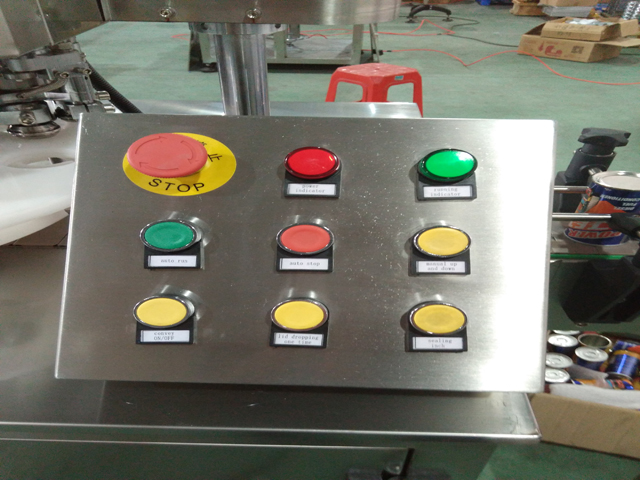

បន្ទះប្រតិបត្តិការ

1. សូចនករថាមពល (ភ្លើងដែលបង្ហាញពណ៌ក្រហម)៖ ភ្លើងបង្ហាញពណ៌ក្រហមគឺនៅលើបង្ហាញថាឧបករណ៍ត្រូវបានបើក ហើយផ្ទុយទៅវិញ

2. សូចនករប្រតិបត្តិការ (ពន្លឺបង្ហាញពណ៌បៃតង)៖ ភ្លើងពណ៌បៃតងដែលបង្ហាញថាឧបករណ៍កំពុងដំណើរការ ហើយផ្ទុយទៅវិញ

3. ការឈប់សង្គ្រោះបន្ទាន់៖ ក្នុងករណីមានអាសន្ន សូមចុចប៊ូតុងនេះ ហើយឧបករណ៍ឈប់នៅពេលតែមួយ កុងតាក់ផ្សេងទៀតមិនដំណើរការទេ ប្រសិនបើអ្នកចង់លុបចោល សូមបើកប៊ូតុងបញ្ច្រាស ហើយវានឹងលេចឡើងដោយស្វ័យប្រវត្តិជាមួយនឹងមុខងារដែលបានស្ដារឡើងវិញ។

4. ប្រតិបត្តិការ/បើក (ប៊ូតុងពណ៌បៃតង): ចុចប៊ូតុងនេះ នោះឧបករណ៍នឹងចាប់ផ្តើមដំណើរការ

5. ប្រតិបត្តិការ/បិទ (ប៊ូតុងក្រហម)៖ ចុចប៊ូតុងនេះ នោះឧបករណ៍នឹងបញ្ឈប់ប្រតិបត្តិការ

Inching (ប៊ូតុងពណ៌លឿង): កុងតាក់នេះត្រូវបានប្រើជាចម្បងសម្រាប់ការបំបាត់កំហុសឧបករណ៍ ឧបករណ៍នឹងដំណើរការនៅពេលចុចប៊ូតុង និងច្រាសមកវិញ។

គោលការណ៍នៃឧបករណ៍និងវិធីសាស្រ្តដំឡើង

1. គោលការណ៍នៃការរចនាថាមវន្តនៃឧបករណ៍

ឧបករណ៍នេះទទួលយកម៉ូទ័រអសមកាលនៃសមត្ថភាពអគ្គិសនីតម្លៃពីរ ដោយថាមពលរបស់ម៉ូទ័រគឺ 1.1KW និងល្បឿនបង្វិលគឺ 1400r/min ។ កង់ខ្សែក្រវាត់រាងត្រីកោណ កង់ធ្មេញ ទួរប៊ីន និងឧបករណ៍ភ្ជាប់ផ្សេងទៀតកាត់បន្ថយល្បឿនរបស់វាមកត្រឹម 40r/min ទួរប៊ីនបង្វិលរង្វង់មួយក្រោមឥទ្ធិពលនៃកង់លើក ដើម្បីបញ្ចប់ដំណើរការឡើងចុះ ក្នុងពេលតែមួយវារៀងគ្នា។ ជំរុញកង់វិល និងផ្សាភ្ជាប់ទី 1 និងទី 2 ដើម្បីសំរបសំរួលជាមួយ cam ក្រោមភាពខុសគ្នានៃល្បឿននៃកង់ធ្មេញពីរក្រុម ដើម្បីបញ្ចប់ដំណើរការទាំងមូលនៃការផ្សាភ្ជាប់រមៀលនៃមួយកំប៉ុង។

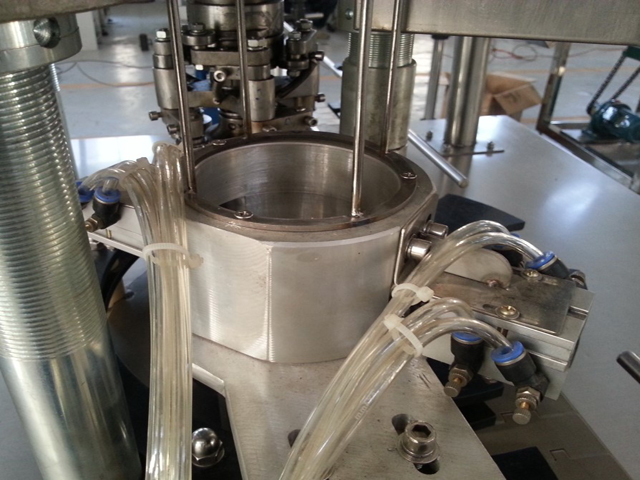

2. គោលការណ៍នៃការរចនានៃការផ្សាភ្ជាប់នៃឧបករណ៍

គ្រឿងបរិក្ខារនេះប្រកាន់យកគោលការណ៍នៃការផ្សាភ្ជាប់ទ្វេរដង ដោយប្រើប្រាស់នីតិវិធីនៃការបិទភ្ជាប់ ការបត់ និងការធ្លាក់ទឹកចិត្តនៃផ្នែកគម្រប និងផ្នែកកំប៉ុង ដើម្បីសម្រេចបាននូវប្រសិទ្ធិភាពនៃការផ្សាភ្ជាប់។ ជំហានមានដូចខាងក្រោម៖

(1) ដាក់គម្របកំប៉ុងនៅលើកំពូលនៃកំប៉ុងដើម្បីធ្វើឱ្យគែមកំប៉ុងរត់ទៅការបើកនៅផ្នែកខាងក្នុងនៃគែមកំប៉ុង។

(2) ប្រើសំពាធរបស់អ្នកលើកដើម្បីលើកតួកំប៉ុង ហើយធ្វើឱ្យមួកកំប៉ុងរត់ទៅឆ្កែ។

(3) រមៀលទីមួយរុំគែមមួកខាងក្នុង ដោយផ្នែកម្ខាងបង្វិលជុំវិញគែមមួក ហើយម្ខាងទៀតដាក់សម្ពាធទៅអ័ក្ស។

(4) បន្ទាប់ពីក្រឡុកទី 1 បញ្ចប់ប្រតិបត្តិការ រមៀលទីពីរបន្តរឹតបន្តឹងថ្នេរមូលទីមួយដែលបង្កើតឡើងពីក្រឡុកទីមួយចូលទៅក្នុងថ្នេរមូលទីពីរ ការផ្សាភ្ជាប់វិលត្រូវបានបញ្ចប់។

(5) អ្នកលើកដាក់បញ្ច្រាស ហើយឆ្កែត្រូវចុចចុះក្រោម ដើម្បីចេញពីកំប៉ុងទទេ។

3. គោលការណ៍នៃការបញ្ចុះគម្របដោយស្វ័យប្រវត្តិ

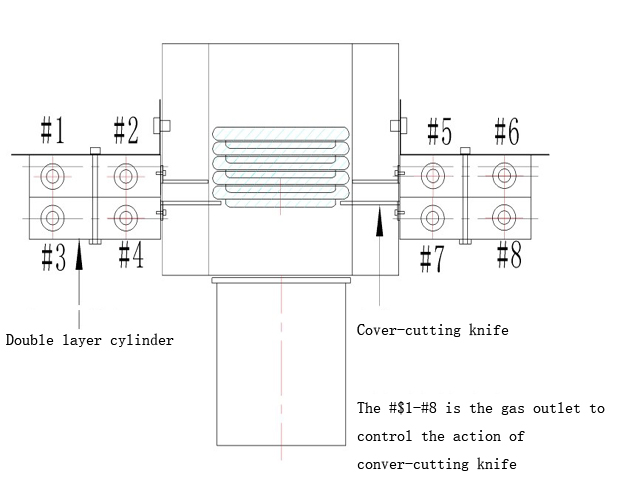

គ្រឿងបរិក្ខារនេះត្រូវបានបំពាក់ដោយឧបករណ៍ត្រួតពិនិត្យភ្នែករូបថតដោយស្វ័យប្រវត្តិ បន្ទាប់ពីអាចទៅដល់ទីតាំង ភ្នែករូបថតបញ្ជូនសញ្ញាត្រួតពិនិត្យទៅសៀគ្វីត្រួតពិនិត្យមេ ដែលបញ្ជូនសញ្ញាពាក់ព័ន្ធស្របតាមការរចនាទៅកាន់ឧបករណ៍បញ្ចុះគម្រប ដើម្បីត្រួតពិនិត្យពាក់ព័ន្ធ។ សកម្មភាព ដើម្បីអនុវត្តមុខងារបន្ថយគម្របដោយស្វ័យប្រវត្តិ។ ឧបករណ៍បញ្ចុះគម្របស្វ័យប្រវត្តិ និងគោលការណ៍របស់វាមានដូចបង្ហាញក្នុងរូបភាពខាងក្រោម៖

របៀបដំឡើងម៉ាស៊ីនមួយជំហានម្តងៗ?

ជំហានដំបូង: ដំឡើងខ្សែសង្វាក់ conveyor ពិនិត្យមើលថាតើវាជាលីនេអ៊ែរបន្ទាប់ពីការដំឡើងនិងមានភាពតឹងណែនត្រឹមត្រូវ។

ជំហ៊ានទីពីរ៖ ដំឡើងរនាំង conveyor កែតម្រូវដើម្បីបញ្ចូនកំប៉ុង pop យ៉ាងរលូន

ជាចុងក្រោយ បន្ទាប់ពីបើកភ្លើង និងចាក់ផ្សាយលើឧបករណ៍ វាអាចដំណើរការបាននៅពេលនោះ។

	ខ្សែសង្វាក់នៃផ្នែកនីមួយៗត្រូវបានភ្ជាប់ និងជួសជុលដោយម្ជុល (ស្រដៀងទៅនឹងខ្សែសង្វាក់នាឡិកា)
	ឧបករណ៍បញ្ជូននឹងឆ្លងកាត់មូលដ្ឋាន
	បន្ទះសង្វាក់នៃផ្នែកនីមួយៗនៃ conveyor ត្រូវបានភ្ជាប់ដោយម្ជុល
	វីសអាចត្រូវបានកែតម្រូវដើម្បីរឹតបន្តឹងនិងបាត់បង់ឧបករណ៍បញ្ជូន
	បនា្ទាប់ពីត្រូវបានភ្ជាប់ជាមួយម្ជុលវាត្រូវបានញញួរយ៉ាងតឹង
	ឧបករណ៍បញ្ជូននិងឧបករណ៍សំខាន់ត្រូវបានភ្ជាប់និងជួសជុលដោយវីសពីរ
	ការដំឡើងផ្លូវដែក conveyor
	ការដំឡើងនិងឧបករណ៍ថេរនៃផ្លូវដែក

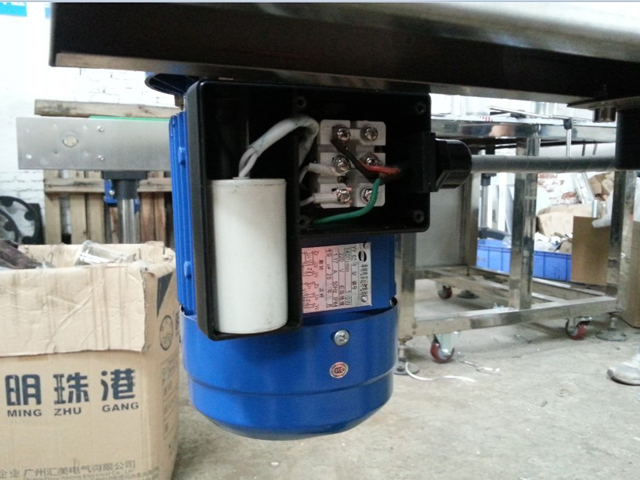

	ថាមពលនៅលើម៉ូទ័រ conveyor (ភ្ជាប់ជាមួយស្ថានីយ U1 និង U2)
